تفاصيل المنتج:
|
اسم: | آلة قطع الزجاج الجدول | سمك الزجاج: | 3 - 19 ملم |
---|---|---|---|
دقة القطع: | ± 0.15 | حجم الزجاج: | 2600 * 2000 |
سرعة القطع: | 0-200 م / دقيقة | جهد التيار الكهربائي: | 380 فولت / 50 هرتز |
نظام مؤازر: | محرك سيرفو ياسكاوا | ||
تسليط الضوء: | طاولة قطع الزجاج الأوتوماتيكية 19 مم,معالجة قطع الزجاج باستخدام الحاسب الآلي |
1. تكوين المعدات:

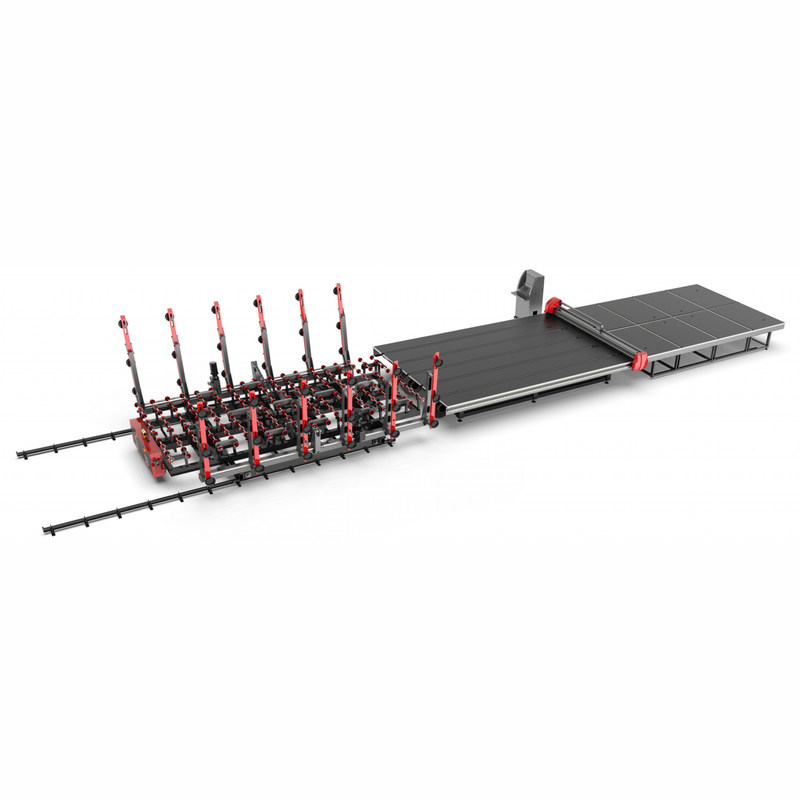

طاولة قطع الزجاج الأوتوماتيكية: تتكون من آلية الشاسيه ، آلية المنضدة ، آلية الشعاع ، آلية سكين القطع ، آلية النقل ، آلية تحديد موقع المسح الكهروضوئي ونظام التحكم الكهربائي.
2. وصف آلة قطع الزجاج باستخدام الحاسب الآلي
مبدأ عمل آلة قطع الزجاج CNC هو نقل الزجاج المقطوع عن طريق نقل الحزام إلى المنضدة ، وإدخال موضع الزجاج تلقائيًا من خلال نظام المسح الكهروضوئي ، ثم يتحرك رأس القطع بعجلة ماسية على حامل القاطع على طول اتجاهات X و Y على التوالي حسب البرنامج التحكم ، قطع الورقة.يتم استخدام محرك سيرفو AC متقدم في جزء القيادة ، ويستخدم جهاز تحكم الحركة CNC في جزء التحكم في الماكينة.
3. الميزات الرئيسية
1 ، يستخدم محرك سيرفو عنكاوا الياباني المتقدم في جزء القيادة ، مما يجعل المعدات موثوقة ، خطأ صغير وفعال.
2 ، من خلال تحليل برنامج الهيكل الاحترافي ، تضمن المعدات الاستقرار والتوازن الديناميكي والقوة الميكانيكية لتحقيق أفضل تطابق ، وتضمن عدم تشوه هيكل الطاولة.
3 ، يحتوي الجهاز على وظيفة إعادة تعيين مفتاح واحد.يمكنه إكمال جميع الاستعدادات قبل البدء تلقائيًا بالنقر على شاشة اللمس ، مما يحسن بشكل كبير من كفاءة العمل.
4 يستخدم صمام الملف اللولبي النسبي SMC الياباني لقطع الأرز.يتم ضبط الضغط تلقائيًا وفقًا لسمك الزجاج.يدور رأس القاطع بزاوية 360 درجة ، كما يمكن قطع قطع التلميع العلوي والسفلي (يمكن قطع أي خط مستقيم وجميع أنواع الزجاج على شكل خاص بدقة).
5 ، يتم لحام مادة الشاسيه وتشكيلها بواسطة الفولاذ المقاوم للصدأ المقطع القياسي الذي يحتوي على المنغنيز (Q345A) بعد معالجة الشيخوخة.إن الخواص الميكانيكية الشاملة ، وخصائص اللدونة واللحام لهذا النوع من الفولاذ جيدة.تتم معالجة الإطار ككل ، ويتم تحسين استقرار ودقة المعدات بشكل كبير عن طريق تخفيف علاج الشيخوخة لضمان استقرار المنتج.بعد عملية إزالة الصدأ الخاصة ، تتم إزالة بقع الصدأ السطحية وطبقة الأكسيد.يتم طلاء الطبقة العلوية باستخدام برايمر إيبوكسي عالي الجودة ويتم رش الطلاء العلوي بدهان سيارات عالي الجودة.
5 ، ترتيب معقول للكابلات المتكاملة وأنابيب الغاز وختم كامل
6 ، تم اعتماد دليل خطي صامت عالي السرعة لسكك التوجيه ، والذي يتميز بدقة قطع عالية وضجيج منخفض.
7 ، جهاز ناقل ، جهاز نقل أوتوماتيكي متزامن ، مناسب للزجاج العلوي والسفلي ، تنظيم سرعة تحويل التردد ، مستقر وسهل لتحسين سرعة الإرسال
8 ، رأس السكين مجهز بوظيفة حماية السكين.إذا سقط رأس السكين خارج الزجاج أو الفجوة الزجاجية ، يتوقف البرنامج تلقائيًا ، مما يمنع تلف الأجزاء والزجاج بشكل فعال.
9 ، محرك مزدوج عالي السرعة محرك (مضاعفة القصور الذاتي Yaskawa مضاعفات) يضمن سرعة القطع والطلاقة
11 ، وظيفة التعويض ، تعويض الانحراف أداة ، تعويض التخليص ، تعويض الملعب
12 ، جهاز تحديد المواقع ، نظام تحديد المواقع المسح الكهروضوئي
4. المعلمة التقنية
اقصى حجم | 2600 × 2000 مم |
سماكة | 3 ~ 19 مم |
دقة القطع | ± 0.15 |
دقة القطع للزجاج ذو الشكل الخاص | ± 0.20 |
سرعة القطع | 0-200 م / دقيقة |
سرعة النقل | 0-25 م / دقيقة |
حجم الآلة | 9600X2800X900 ± 20 مم |
ارتفاع طاولة العمل | 900 مم ± 20 مم |
وزن | 2600 كجم |
إجمالي الطاقة للمعدات | 5-8kw |
5. جزء البرامج
1) جميع أنواع الحماية: بما في ذلك الحد الناعم والصلب ، حد ضغط القاطع ، التحكم في إيقاف الطوارئ الخارجية وهلم جرا.
2) واجهة الإنسان والآلة بسيطة وسخية ، وتعديل المعلمات بسيط ، والمعلمات التي يحتاج المشغلون إلى تعديلها أقل ، وبسيطة وبديهية ، ومتطلبات المشغلين منخفضة.
3) سرعة تشغيل سريعة ، تشغيل سلس ، دقة تحكم عالية ، هيكل تحكم معياري ؛
4) يتم ضبط وضع قطع خط الأنابيب ، ووضع القطع الكهروضوئي ووضع القطع المباشر بحرية من خلال الخيارات.يمكن تبديل وضع القطع التلقائي ووضع تشغيل الهواء في أي وقت أثناء المعالجة.
5) برمجة تداخل مكتبة الرسوم ، حدد شكل خاص من المكتبة ، قم بتعيين المعلمات ذات الصلة ، كمية المعالجة ، التعشيش التلقائي ، توليد مسار المعالجة ؛
6) تلقي مجموعة متنوعة من وثائق معالجة Super Package Software ، ملف AUTOCAD DXF ، يحتوي النظام على برنامج تحرير الرسومات الخاص به (تمامًا مثل طريقة تحرير Paul) ؛
7) تتبع وعرض مسار المعالجة في الوقت الحقيقي ، وتسجيل إحداثيات الحركة في الوقت المناسب ، وحالة المحور ، وحالة I / 0 ، والتسجيل التلقائي لتشخيص الأعطال والإنذار ؛
8) برمجة تداخل مكتبة الجرافيك ، واختيار شكل غير طبيعي من المكتبة ، وتحديد المعلمات ذات الصلة ، وكمية المعالجة ، والتداخل التلقائي ، وتوليد مسار المعالجة ؛
9) تخزين كامل لمخزون الضغط الزجاجي ، بمجرد إدخال ضغط القطع لكل سمك مواصفات وحفظه ، يمكن الاحتجاج به مباشرة ؛
10) وظيفة تحديد المواقع الكهروضوئية ، وفقًا للموضع الفعلي وزاوية الانحراف ، يتم ضبط القطع تلقائيًا ؛
11) وظيفة التعويض: تعويض الانحراف عن الأداة ، تعويض التخليص ، تعويض الملعب ؛
12) وظيفة الفرز لملفات فئة DXF ، بما في ذلك أقرب نقطة أو نقطة دخول أو حسب لون الرسومات في اتجاه عقارب الساعة أو الفرز عكس اتجاه عقارب الساعة وخيارات أخرى.تحرير التبديل بين القطع أحادي الطور والقطع ثنائي الاتجاه.
6. تكوين
بصري
2. تكوين المعدات:
طاولة القطع الأوتوماتيكية: تتكون من آلية الشاسيه ، آلية الشعاع ، آلية المنضدة ، آلية سكين القطع ، آلية النقل ، آلية تحديد موقع المسح الكهروضوئي ونظام التحكم الكهربائي.
