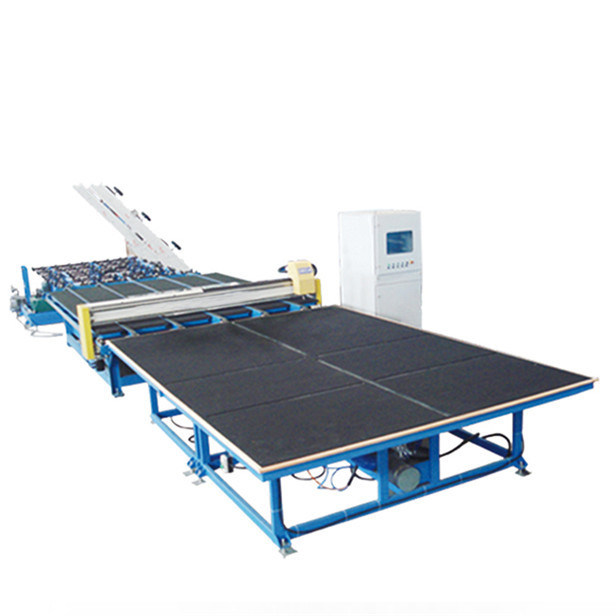

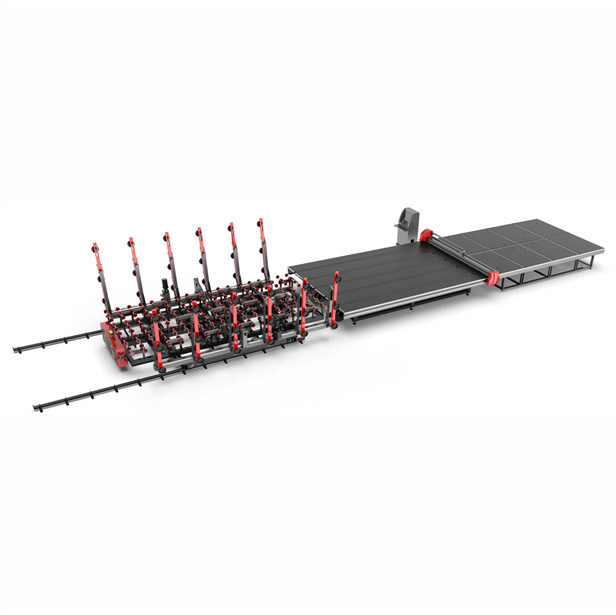

طاولات قطع الزجاج الأوتوماتيكية لعملية تصنيع الزجاج

1. نظرة عامة على طاولات قطع الزجاج

مبدأ عمل طاولات قطع الزجاج هو نقل الزجاج المقطوع عن طريق نقل الحزام إلى طاولة العمل ، وإدخال موضع الزجاج تلقائيًا من خلال نظام المسح الكهروضوئي ، ثم يتحرك رأس القطع مع عجلة الماس على حامل القاطع على طول اتجاهات X و Y على التوالي عن طريق التحكم في البرنامج قطع الورقة.يتم استخدام محرك سيرفو AC المتقدم في جزء القيادة ، ويستخدم جهاز التحكم في الحركة CNC في جزء التحكم في الماكينة.

2.طاولة قطع الزجاجتعبير:

طاولات قطع الزجاج الأوتوماتيكية: تتكون من آلية الهيكل ، آلية الشعاع ، آلية طاولة العمل ، آلية سكين القطع ، آلية النقل ، آلية تحديد المواقع الكهروضوئية ونظام التحكم الكهربائي.

3. ميزة قطع الزجاج

1 ، تم اعتماد دليل خطي صامت عالي السرعة لقضيب التوجيه ، والذي يتميز بدقة قطع عالية وضوضاء منخفضة.

2 ، من خلال تحليل برنامج الهيكل الاحترافي ، تضمن المعدات الاستقرار والتوازن الديناميكي والقوة الميكانيكية لتحقيق أفضل تطابق مثالي ، وتضمن عدم تشوه هيكل الجدول.
3 ، يتم استخدام محرك سيرفو ياباني متقدم Ankawa في جزء القيادة ، مما يجعل المعدات موثوقة وخطأ صغيرة وفعالة.
4 ، مادة الهيكل ملحومة ومكونة من فولاذ الجسر المعياري الوطني المحتوي على المنغنيز (Q345A) بعد معالجة الشيخوخة.الخصائص الميكانيكية الشاملة ، اللدونة وخصائص اللحام لهذا النوع من الفولاذ جيدة.تتم معالجة الإطار ككل ، وتم تحسين استقرار ودقة المعدات بشكل كبير عن طريق تلطيف معالجة الشيخوخة لضمان استقرار المنتج.بعد عملية إزالة الصدأ الخاصة ، تتم إزالة بقع الصدأ السطحي وطبقة الأكسيد.يتم رش الطبقة العلوية بطلاء إيبوكسي عالي الجودة ويتم رش الطبقة العلوية بطلاء عالي الجودة للسيارات.
5 ، ترتيب معقول للكابلات وأنابيب الغاز وختم كامل
6 ، الجهاز لديه وظيفة إعادة تعيين مفتاح واحد.يمكنه إكمال جميع الاستعدادات قبل البدء تلقائيًا عن طريق النقر على شاشة اللمس ، مما يحسن بشكل كبير من كفاءة العمل.
7 ، يستخدم صمام الملف اللولبي النسبي الياباني SMC لقطع الأرز.يتم ضبط الضغط تلقائيًا وفقًا لسمك الزجاج.يدور رأس القاطع 360 درجة ، ويقطع القاطع العلوي والسفلي (يمكن قطع أي خط مستقيم وجميع أنواع الزجاج ذي الأشكال الخاصة بدقة).
8 ، محرك مزدوج عالي السرعة (مؤازرة كبيرة بالقصور الذاتي Yaskawa) يضمن سرعة القطع والطلاقة
9 ، جهاز ناقل ، جهاز نقل أوتوماتيكي متزامن ، مناسب لنقل الزجاج العلوي والسفلي ، تنظيم سرعة تحويل التردد ، مستقر وسهل لتحسين سرعة النقل
10 ، وظيفة التعويض ، أداة تعويض الانحراف ، تعويض التخليص ، تعويض الملعب

11 ، رأس السكين مجهز بوظيفة حماية السكين.إذا سقط رأس السكين خارج الزجاج أو الفجوة الزجاجية ، يتوقف البرنامج تلقائيًا ، مما يمنع بشكل فعال تلف الأجزاء والزجاج.
12 ، جهاز تحديد المواقع ، نظام تحديد المواقع الكهروضوئية

4. المعلمة التقنية

5. تكوين المعدات

1. NSK الرئيسي تحمل: NSK ；
2. ، الدليل الإرشادي: FUJUN ؛
3. ، الرف / العتاد: RUIAN ؛
4. ، الجدول: شعر صناعي مستورد ؛
5. عجلة / حامل سكين: بولر ، ألمانيا ؛
6. ، لوح الطاولة: لوح عالي الكثافة مقاوم للماء ؛

6. جزء البرنامج

1) واجهة الإنسان والآلة بسيطة وسخية ، وتعديل المعلمة بسيط ، والمعلمات التي يحتاج المشغلون إلى تعديلها أقل ، وبسيطة وبديهية ، ومتطلبات المشغلين منخفضة.

2) سرعة التشغيل السريع ، التشغيل السلس ، دقة التحكم العالية ، هيكل وحدة التحكم المعيارية ؛

3) يتم ضبط نمط قطع خط الأنابيب ، ووضع القطع الكهروضوئي ، ووضع القطع المباشر بحرية من خلال الخيارات.يمكن تبديل وضع القطع الأوتوماتيكي ووضع التشغيل الهوائي في أي وقت أثناء المعالجة.

4) تتبع وعرض مسار المعالجة في الوقت الحقيقي ، وتسجيل إحداثيات الحركة في الوقت المناسب ، وحالة المحور ، وحالة I / 0 ، والتسجيل التلقائي لتشخيص الأخطاء والإنذار ؛

5) برمجة تعشيش مكتبة الرسوم ، حدد شكلًا خاصًا من المكتبة ، وحدد المعلمات ذات الصلة ، وكمية المعالجة ، والتداخل التلقائي ، وتوليد مسار المعالجة ؛

6) تلقي مجموعة متنوعة من مستندات المعالجة Super Package Software ، ملف AUTOCAD DXF ، يحتوي النظام على برنامج تحرير الرسومات الخاص به (تمامًا مثل طريقة تحرير Paul) ؛

7) برمجة تداخل مكتبة الرسوم ، واختيار شكل غير طبيعي من المكتبة ، وتحديد المعلمات ذات الصلة ، وكمية المعالجة ، والتداخل التلقائي ، وإنشاء مسار المعالجة ؛

8) التخزين الكامل لمخزون ضغط الزجاج ، بمجرد إدخال وحفظ ضغط القطع لكل سمك مواصفة ، يمكن استدعاؤه مباشرة ؛

9) وظيفة تحديد المواقع الكهروضوئية ، وفقًا للموضع الفعلي وزاوية الانحراف ، يتم ضبط القطع تلقائيًا ؛
10) وظيفة الفرز لملفات فئة DXF ، بما في ذلك أقرب نقطة ونقطة دخول أو حسب لون الرسومات في اتجاه عقارب الساعة والفرز عكس اتجاه عقارب الساعة وخيارات أخرى.يتم تحقيق التبديل بين القطع أحادي الطور والقطع ثنائي الاتجاه.

11) جميع أنواع الحماية: بما في ذلك الحد الناعم والصلب ، وحد ضغط القاطع ، والتحكم في التوقف في حالات الطوارئ الخارجية وما إلى ذلك.

12) وظيفة التعويض: تعويض غريب الأطوار للأداة ، تعويض التخليص ، تعويض الملعب ؛
