تفاصيل المنتج:
|
اسم: | خط إنتاج الزجاج العازل العمودي | الاستخدام: | صنع الزجاج العازل |
---|---|---|---|
تطبيق: | معالجة الزجاج المزدوج | PLC العلامة التجارية: | سيمنز |
حجم Max.glass: | 2500 * 3500 مم | Min.glass.size: | 450 * 280 |
سمك الزجاج: | 3-15 مم | سمك الزجاج العازل: | 50 مم |
فرش الغسيل: | 3 أزواج | سرعة غسل الزجاج: | 2-10 م / دقيقة |
سرعة ناقل الزجاج: | 45 م / دقيقة | إجمالي الطاقة: | 380 فولت 50 هرتز 40 كيلو واط |
تسليط الضوء: | آلات معالجة الزجاج,إنتاج الزجاج المزدوج |

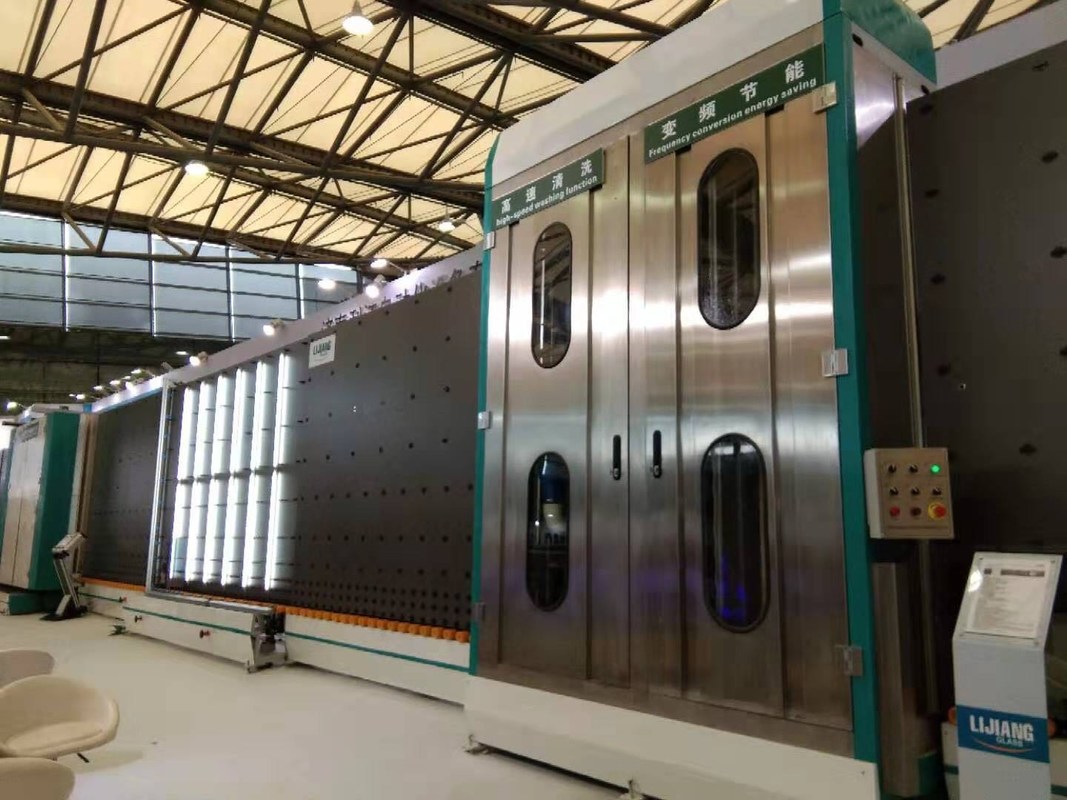

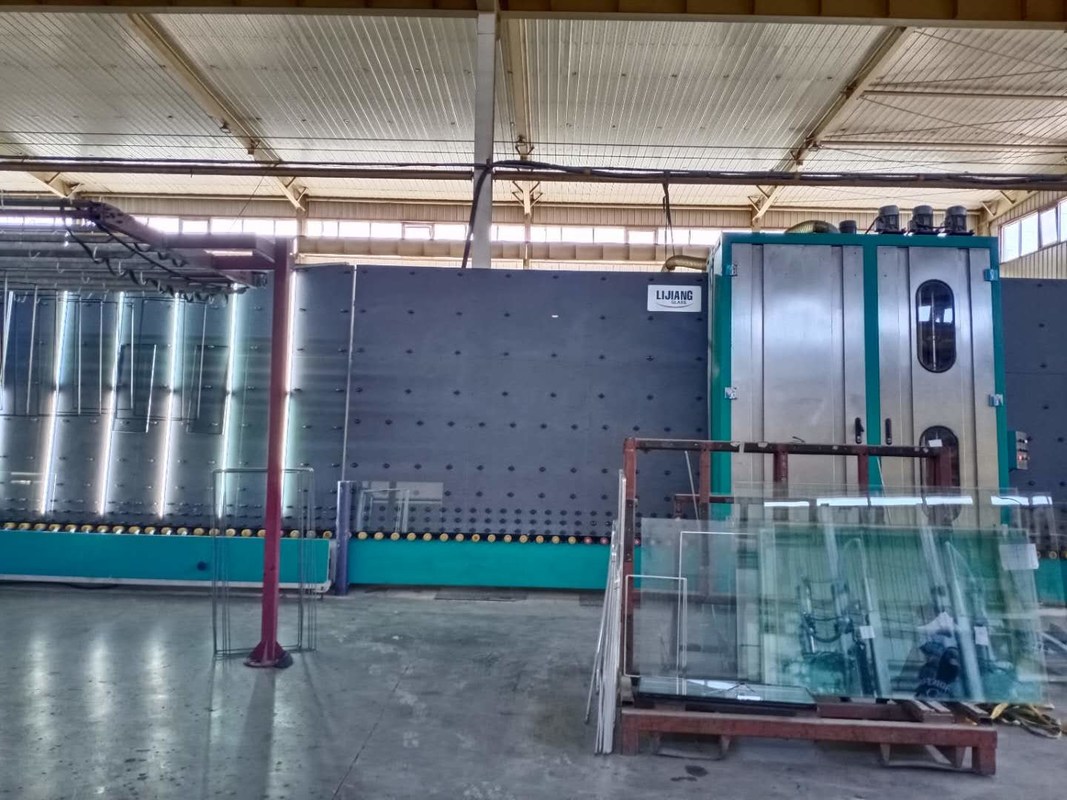

نظرة عامة على المنتج من خط إنتاج الزجاج العمودي العمودي
Vertical insulating glass production line mainly consists of four sections: feeding section, cleaning and drying section, inspection section and closing section. يتكون خط إنتاج الزجاج العازل الرأسي بشكل رئيسي من أربعة أقسام: قسم التغذية ، قسم التنظيف والتجفيف ، قسم الفحص وقسم الإغلاق. The four sections are placed vertically with the same dip angle, with compact structure, practical economy, high efficiency and convenient maintenance.Vertical insulating glass production line is mainly used for processing and making insulating glass. يتم وضع الأقسام الأربعة عموديًا بنفس زاوية الغمس ، مع هيكل مدمج ، واقتصاد عملي ، وكفاءة عالية وصيانة مريحة ، ويستخدم خط إنتاج الزجاج العازل العمودي بشكل رئيسي لمعالجة وتصنيع الزجاج العازل.
الوظائف الرئيسية لخط إنتاج الزجاج العازل التلقائي
1) عمل وحدات IG مزدوجة
2) عمل وحدات IG ثلاثية (3 طبقات)
3) صنع وحدات IG منخفضة
4) صنع وحدات IG على شكل
5) صنع وحدات IG من أربعة جوانب
6) تعبئة غاز الأرجون تلقائيًا
البيانات الفنية لخط إنتاج الزجاج العازل العمودي
Max. ماكس. glass size حجم الزجاج | 2500 مم * 3500 مم |
Min. الحد الأدنى. glass size حجم الزجاج | 280 مم * 400 مم |
سمك الزجاج | 3-15 مم / 19 مم |
سمك الزجاج العازل | 50 مم / 60 مم |
سرعة غسل الزجاج | 2-10 م / دقيقة |
سرعة ناقل الزجاج | 45 م / دقيقة |
فرش الغسيل | 3 أزواج |
إمدادات المياه | استهلاك المياه: 0.5t / h الموصلية: 40μs / سم |
مزود الهواء | التدفق: 0.8 م / دقيقة |
ضغط جوي | .80.8MPa |
إجمالي الطاقة | 3P 380V 50HZ 40KW |
البعد | 23500 * 3500 * 3700 مم |
وزن | 6500 كجم |
ميزةعمودي خط إنتاج الزجاج العازل
1.هناك جهاز استشعار الزجاج Low-e في الغسالة
هذه المستشعر is installed before washing machine. يتم تثبيته قبل الغسالة. It can automatically recognize Low-e glass surface fast and precisely, preventing the glass from dropping Low-e surface. يمكنه التعرف تلقائيًا على سطح الزجاج منخفض الانبعاث بسرعة ودقة ، مما يمنع الزجاج من إسقاط سطح منخفض الانبعاث.
2.The washing machine uses six soft (Low-e) brushes with the 0.1mm diameter only.can wash low-e glass, flat glass, tempered glass and so on. 2.تستخدم الغسالة ست فرش ناعمة (منخفضة - e) بقطر 0.1 مم فقط .يمكنها غسل الزجاج المنخفض ، والزجاج المسطح ، والزجاج المقسى ، وما إلى ذلك. It has a diameter of less than 0.1mm bristles, never damage glass, especially for low-e glass. يبلغ قطر شعيراتها أقل من 0.1 مم ، ولا تتلف الزجاج أبدًا ، خاصة للزجاج منخفض الانبعاث.
3.الجهاز يعتمد نظام التحكم سيمنز ، مجهز بشاشة تعمل باللمس عالية الدقة.
4.الغسالة تستخدم 304 مواد الفولاذ المقاوم للصدأ
يعتمد قسم الغسيل والتجفيف بالكامل على 304 مادة من الفولاذ المقاوم للصدأ ، بما في ذلك اللوحة وقطع الغيار الداخلية.
5.The special structure inside the washing machine can automatically recognize glass thickness. 5.يمكن للهيكل الخاص داخل الغسالة التعرف تلقائيًا على سمك الزجاج. Allowing different thicknesses of glass to be transferred quickly, increasing production speed. السماح بسماكات مختلفة من الزجاج ليتم نقلها بسرعة ، وزيادة سرعة الإنتاج. According to the test, it takes only 22s to produce a 1m*m insulating glass. وفقًا للاختبار ، يستغرق إنتاج زجاج عازل 1 م * م 22 ثانية فقط.
6. مسند الظهر مخفف الهواء يمنع الخدوش الزجاجية وعلامات عجلة الزجاج
7.يستخدم صندوق الضغط محرك سيرفو وحزام توقيت لدعم وحدات الضغط IG.
Servo motor can be accurately calculated the thickness of the glass and aluminum spacer. يمكن حساب محرك سيرفو بدقة سمك فاصل الزجاج والألمنيوم. Compared with traditional hydraulic station, servo motor can guarantee the precise working pressure and protect the glass from damage, at the same time increasing the working speed. بالمقارنة مع المحطة الهيدروليكية التقليدية ، يمكن لمحرك سيرفو ضمان ضغط العمل الدقيق وحماية الزجاج من التلف ، وفي نفس الوقت زيادة سرعة العمل.
حزام التوقيت متعرج ، مما يجعل الضغط أكثر دقة.
8. نستخدم نقاط قابلة للتعديل لضمان عدم تشويه الصوانى.
We adopt CNC technology into the pressing board. نعتمد تقنية CNC في لوحة الضغط. We designed the adjustable points inside the pressing board to keep the back plate straight all the time. قمنا بتصميم النقاط القابلة للتعديل داخل لوحة الضغط للحفاظ على اللوحة الخلفية مستقيمة طوال الوقت. In China, except LIJIANG, no one can guarantee that the pressing board will remain vertical and straight all the time after used 10 or 20 years. في الصين ، باستثناء LIJIANG ، لا يمكن لأحد أن يضمن بقاء لوحة الضغط عمودية ومستقيمة طوال الوقت بعد استخدامها لمدة 10 أو 20 عامًا. However, we solve this problem already. ومع ذلك ، فإننا نحل هذه المشكلة بالفعل.
9. وظيفة نفخ أوتوماتيكية داخل البلاطة ، يتم نفخها تلقائيًا وفقًا لحجم الزجاج ، مما يحسن كفاءة التضخم ومعدل استخدام الغاز. يملأ خط IG غاز الأرجون بـ 22 ثانية فقط لقطعة واحدة من 1 م * 1 م زجاج مزدوج.
تعريف عن الشركة
Jinan Lijiang Automation Equipment Co.، Ltd. هي مؤسسة دمجت بحث وتطوير معدات معالجة الزجاج والمبيعات والخدمة في مجملها.
Now, our friendly partners include North Glass, Xin Fuxing, Yaohua, Dalian Huaying, Beijing Guanhua, Shanghai Hao Jing, Sichuan Li Hehua and other well-known enterprises. الآن ، يشمل شركاؤنا الودودون North Glass و Xin Fuxing و Yaohua و Dalian Huaying و Beijing Guanhua و Shanghai Hao Jing و Sichuan Li Hehua ومؤسسات أخرى معروفة. Since the establishment of the company, our products have been exported to Europe, America, South America, the Middle East, Southeast Asia, India, nearly 30 countries and regions. منذ تأسيس الشركة ، تم تصدير منتجاتنا إلى أوروبا وأمريكا وأمريكا الجنوبية والشرق الأوسط وجنوب شرق آسيا والهند وما يقرب من 30 دولة ومنطقة.
