تفاصيل المنتج:
|
إصدار الشهادات: | CE | اسم الإنتاج: | خط معالجة الزجاج المزدوج |
---|---|---|---|
تطبيق: | زجاج البناء والأبواب والنوافذ | الجهد االكهربى: | 380 فولت 50 هرتز 3 بكسل |
اللون: | أزرق ، اختياري | مواد: | ستانلس ستيل |
الحد الأدنى.: | 400 مم * 380 مم | الاستخدام: | صنع الزجاج العازل |
سمك الزجاج: | 3 - 18 ملم | ||
تسليط الضوء: | خط الزجاج العازل وآلات معالجة الزجاج,glass processing machines |

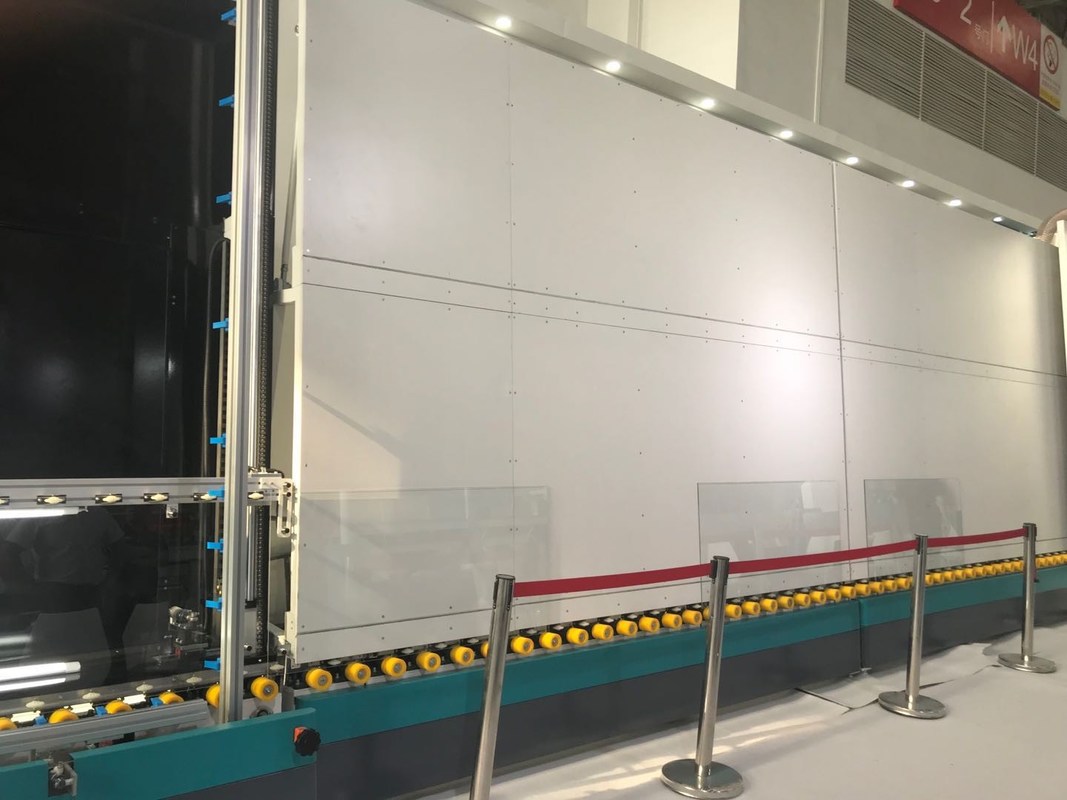

الوظيفة الخاصة لخط معالجة الزجاج المزدوج والروبوت الختم
Double glazing glass processing line is a kind of glass deep processing equipment, which is mainly used to process and make insulating glass. خط معالجة الزجاج المزدوج هو نوع من معدات المعالجة العميقة للزجاج ، والذي يستخدم بشكل رئيسي لمعالجة وتصنيع الزجاج العازل. After the original glass is cut, the flat glass enters the double glazing production line. بعد قطع الزجاج الأصلي ، يدخل الزجاج المسطح إلى خط إنتاج الزجاج المزدوج. Mainly through washing, drying, making spacer frame, filling desiccant, first sealing (applying butyl rubber) inspection أساسا من خلال الغسيل والتجفيف ، وصنع إطار الفاصل ، وملء المجفف ، أولا الختم (تطبيق المطاط بوتيل)- تركيب إطار الفاصل ، الضغط ، الختم الثاني (غراء البولي سلفيد أو غراء السيليكون) ، التنزيل - المنتجات المصنعة ذات جودة عالية وسرعة معالجة سريعة.
The insulating glass production line mainly consists of four sections: feeding section, washing and drying section, inspection section and pressing section. يتكون خط إنتاج الزجاج العازل بشكل رئيسي من أربعة أقسام: قسم التغذية ، قسم الغسيل والتجفيف ، قسم الفحص وقسم الضغط. The four sections are placed vertically with the same dip angle, with compact structure, practical economy, high efficiency and convenient maintenance. يتم وضع الأقسام الأربعة عموديًا بنفس زاوية الغمس ، مع هيكل مضغوط واقتصاد عملي وكفاءة عالية وصيانة مريحة. The cleaning box is made of stainless steel, and the transfer roller is acid and alkali resistant rubber roller; صندوق التنظيف مصنوع من الفولاذ المقاوم للصدأ ، وبكرة النقل هي أسطوانة مطاطية مقاومة للأحماض والقلويات ؛ the glass cleaning can be easily observed at any time through the perspex window; يمكن ملاحظة تنظيف الزجاج بسهولة في أي وقت من خلال نافذة البرسبيكس ؛ the feeding section and the cleaning and drying section are driven by manual stepless speed regulation motor, and the glass runs smoothly at the best speed. يتم تشغيل قسم التغذية وقسم التنظيف والتجفيف بواسطة محرك تنظيم السرعة اليدوي بدون خطوات ، ويتم تشغيل الزجاج بسلاسة بأفضل سرعة. In the drying section, the glass surface can be dried by using a large wind force inclined blade. في قسم التجفيف ، يمكن تجفيف السطح الزجاجي باستخدام شفرة ريح كبيرة مائلة بقوة الرياح. The inspection section is equipped with light tube, which can clearly check the cleaning quality of glass; تم تجهيز قسم الفحص بأنبوب ضوئي ، والذي يمكنه التحقق بوضوح من جودة تنظيف الزجاج ؛ the closing section is equipped with glass positioning and aluminum frame positioning device, which can complete the functions of glass positioning and aluminum frame positioning. تم تجهيز قسم الإغلاق بجهاز تحديد المواقع الزجاجي وجهاز تحديد إطار الألومنيوم ، والذي يمكن أن يكمل وظائف تحديد المواقع الزجاجية وإطار إطار الألومنيوم. The glass is supported and transmitted by the conveying rubber roller. يتم دعم الزجاج ونقله بواسطة أسطوانة النقل المطاطية. The conveying roller is driven by the motor (roller section motor) through the frequency converter and the chain wheel. يتم تشغيل أسطوانة النقل بواسطة المحرك (محرك قسم الأسطوانة) من خلال محول التردد وعجلة السلسلة. The glass enters this section at a low speed from the cleaning and drying section. يدخل الزجاج إلى هذا القسم بسرعة منخفضة من قسم التنظيف والتجفيف. After passing the inspection, it accelerates to the next working section to improve the working efficiency. بعد اجتياز الفحص ، فإنه يتسارع إلى قسم العمل التالي لتحسين كفاءة العمل. The frequency converter controls the running speed of this section's speed regulating motor, and the photoelectric switch controls the glass to enter the next working section. يتحكم محول التردد في سرعة تشغيل محرك تنظيم سرعة هذا القسم ، ويتحكم المفتاح الكهروضوئي في الزجاج للدخول إلى قسم العمل التالي.
إن نظام مياه التنظيف لخط إنتاج الزجاج العازل هو نظام متداول ، وخزان المياه مجهز بجهاز تسخين مياه بدرجة حرارة ثابتة ، ويمكن الحفاظ على درجة حرارة الماء تلقائيًا في نطاق معقول.
The water is pumped out from the water tank by the water pump, sprayed on the glass surface by the spray water pipe, cleaned the glass and then returned to the water tank for recycling. يتم ضخ المياه من خزان المياه بواسطة مضخة المياه ، ويتم رشها على السطح الزجاجي بواسطة أنبوب ماء الرش وتنظيف الزجاج ثم إعادته إلى خزان المياه لإعادة تدويره. If the water quality is poor, it needs to be equipped with a water treatment device (provided by the user). إذا كانت جودة المياه رديئة ، فيجب تجهيزها بجهاز معالجة المياه (مقدم من المستخدم). After treatment, the water will enter the water tank and be recycled according to the above steps. بعد المعالجة ، سيدخل الماء إلى خزان المياه ويعاد تدويره وفقًا للخطوات المذكورة أعلاه.نظام مسار الهواء: من خلال زوج من سكاكين الهواء المائلة ، يمكن للمروحة نفخ الزجاج.
وظائف خاصة :
• زجاج متدرج بحواف اختيارية
• زجاج على شكل
• تعبئة غاز الأرجون تلقائيًا
• تقنية الهواء العائم لنقل الزجاج
لمنع الزجاج من التلوث بالعجلات وترك آثار لتحسين الجودة العالية لإنتاج IG.
• الضغط وملء قطعتين من وحدات IG ، 8 أقسام بالكامل
الخصائص الرئيسية :
• يمكن الضغط على قطعتين من IGU وتعبئة الغاز في وقت واحد ، ويمكن لكل IGU ملء غاز الأرجون بأكثر من 90٪
•Can be better prevented the pressing part to be out of shape by pressing two pieces of IGU in once time. • يمكن منع جزء الضغط بشكل أفضل من أن يكون خارج الشكل عن طريق الضغط على قطعتين من IGU في وقت واحد. Can reach 27s for each 1m*1m double glass, improving work efficiency highly يمكن أن تصل إلى 27 ثانية لكل زجاج مزدوج 1 م * 1 م ، مما يحسن كفاءة العمل بشكل كبير
• خط معالجة IG عالي السرعة ، لقد حصلنا على حقوق براءات الاختراع في الصين في عام 2019
•Solving the problem of waiting for working on the sealing robot. • حل مشكلة انتظار العمل على الروبوت الختم. Installing two spacer frames for two IGU by one workman تركيب إطارين للمباعدة لوحدتي IGU بواسطة عامل واحد
• قياس حجم الزجاج ووضع العلامات تلقائيًا (يمكن السماح بوضع العلامات قبل الضغط وبعد الضغط) باستخدام نظام تخطيط موارد المؤسسات (اختياري)
• من جزء النقل إلى جزء الضغط ، يتم تقسيم كل جزء
•Suitable for mass production in a factory. • مناسبة للإنتاج الضخم في المصنع. Ultra-fast speed سرعة فائقة
التهدئة:
اسم | الأصل | العلامة التجارية |
PLC | ألمانيا | سيمنس |
الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنس |
تحويل التردد | ألمانيا | سيمنس |
محرك مؤازر للزجاج التدريجي | اليابان | فوجي |
التبديل الكهروضوئي | ألمانيا | مرض |
التبديل الجزئي | تايوان | تميل |
ضوء الزر والمؤشر | فرنسا | شنايدر |
شاشة لمس | تايوان | وينفيو |
تتابع وسيط | اليابان | اومرون |
محرك الفرشاة | الصين | كينغوا |
مضخة مياه | الصين | لينغشياو |
يرشد | تايوان | مرحبًا |
مكونات تعمل بالهواء المضغوط | تايوان | AIRTAC |
خط IG دون تعبئة الغاز عبر الإنترنت |
اسم | الأصل | العلامة التجارية |
أجهزة السيارات | ألمانيا | سيمنس |
PLC | ألمانيا | سيمنس |
الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنس |
تحويل التردد | ألمانيا | سيمنس |
نقل المحرك | تايوان | لينهاي |
محرك الفرشاة | تايوان | لينهاي |
مضخة مياه | الصين | لينغشياو |
يرشد | تايوان | مرحبًا |
مكونات تعمل بالهواء المضغوط | تايوان | AIRTAC |
مقياس كهربائي | الصين | ميران |
التبديل الكهروضوئي | ألمانيا | مرض |
التبديل الجزئي | تايوان | تميل |
ضوء الزر والمؤشر | فرنسا | شنايدر |
شاشة لمس | تايوان | وينفيو |
تتابع وسيط | اليابان | اومرون |
خط IG مع تعبئة الغاز عبر الإنترنت |
