تفاصيل المنتج:
|
اسم: | آلة قطع الزجاج | جهد التيار الكهربائي: | 380 فولت / 50 هرتز |
---|---|---|---|
نظام مؤازر: | محرك سيرفو ياسكاوا | حجم الزجاج: | 2600 * 2000 |
سمك الزجاج: | 3 - 19 ملم | دقة القطع: | ± 0.15 |
سرعة القطع: | 0-200 م / دقيقة | ||
تسليط الضوء: | آلة صنع الزجاج,آلة الزجاج الزجاج المزدوج |
Its working principle is to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control,cutc the sheet. مبدأ العمل هو نقل الزجاج المقطوع عن طريق نقل الحزام إلى المنضدة ، وإدخال موضع الزجاج تلقائيًا من خلال نظام المسح الكهروضوئي ، ثم يتحرك رأس القطع بعجلة ماسية على حامل القاطع على طول اتجاهات X و Y على التوالي عن طريق التحكم في البرنامج ، وقطع الورقة. CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. يتم استخدام جهاز تحكم الحركة CNC في جزء التحكم في الماكينة ، ويستخدم محرك سيرفو AC متقدم في جزء المحرك.

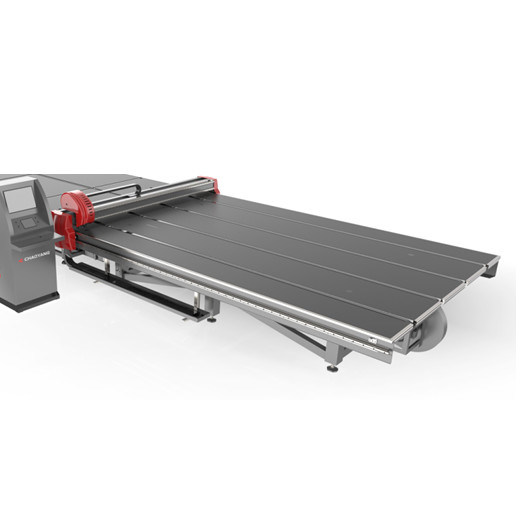

طاولة القطع الأوتوماتيكية: تتكون من آلية الهيكل ، آلية الشعاع ، آلية المنضدة ، آلية قطع السكين ، آلية النقل ، آلية تحديد موقع المسح الكهروضوئي ونظام التحكم الكهربائي.
راجع "تعليمات استخدام طاولة قطع الزجاج الأوتوماتيكية بالكامل"
1,The chassis material is welded and formed by the national standard manganese-containing section bridge steel (Q345A) after aging treatment. 1 ، يتم لحام مادة الشاسيه وتشكيلها من الصلب الجسر المقطع الوطني الذي يحتوي على المنغنيز (Q345A) بعد معالجة الشيخوخة. The comprehensive mechanical properties, plasticity and welding properties of this kind of steel are good. إن الخواص الميكانيكية الشاملة ، وخصائص اللدونة واللحام لهذا النوع من الفولاذ جيدة. The frame is processed as a whole, and the stability and accuracy of the equipment are greatly improved by tempering aging treatment to ensure the stability of the product. تتم معالجة الإطار ككل ، ويتم تحسين استقرار ودقة المعدات بشكل كبير عن طريق تخفيف معالجة الشيخوخة لضمان استقرار المنتج. After special rust removal process, the surface rust spots and oxide layer are removed. بعد عملية إزالة الصدأ الخاصة ، تتم إزالة بقع الصدأ السطحية وطبقة الأكسيد. The top coat is sprayed with high-grade epoxy primer and the top coat is sprayed with high-grade automobile paint. يتم طلاء الطبقة العلوية باستخدام برايمر إيبوكسي عالي الجودة ويتم رش الطلاء العلوي بطلاء سيارات عالي الجودة.
2 ، من خلال تحليل برنامج الهيكل الاحترافي ، تضمن المعدات الاستقرار والتوازن الديناميكي والقوة الميكانيكية لتحقيق أفضل تطابق ، وتضمن عدم تشوه هيكل الطاولة.
3,The device has one key reset function. 3 ، الجهاز لديه وظيفة إعادة تعيين مفتاح واحد. It can complete all the preparations before starting automatically by clicking on the touch screen, which greatly improves the work efficiency. يمكنه إكمال جميع الاستعدادات قبل البدء تلقائيًا بالنقر على شاشة اللمس ، مما يحسن بشكل كبير من كفاءة العمل.
4 ، ترتيب معقول للكابلات المتكاملة وأنابيب الغاز وختم كامل
5 ، تم اعتماد دليل خطي صامت عالي السرعة لسكك التوجيه ، والذي يتميز بدقة قطع عالية وضجيج منخفض.
6 ، يستخدم محرك سيرفو عنكاوا الياباني المتقدم في جزء القيادة ، مما يجعل المعدات موثوقة ، خطأ صغير وفعال.
7,Japanese SMC proportional solenoid valve is used for cutting rice. 7 ، يتم استخدام صمام الملف اللولبي النسبي SMC الياباني لقطع الأرز. The pressure is automatically adjusted according to the glass thickness. يتم ضبط الضغط تلقائيًا وفقًا لسمك الزجاج. The cutter head rotates 360 degrees, and the upper and lower buffering cutter cuts (any straight line and all kinds of special shaped glass can be cut accurately). يدور رأس القاطع بزاوية 360 درجة ، ويقطع قطع القطع العلوي والسفلي (يمكن قطع أي خط مستقيم وجميع أنواع الزجاج على شكل خاص بدقة).
8,The knife head is equipped with knife protection function. 8 ، رأس السكين مجهز بوظيفة حماية السكين. If the knife head falls outside the glass or the glass gap, the program stops automatically, effectively preventing damage to parts and glass. إذا سقط رأس السكين خارج الزجاج أو الفجوة الزجاجية ، يتوقف البرنامج تلقائيًا ، مما يمنع تلف الأجزاء والزجاج بشكل فعال.
9 ، محرك مزدوج عالي السرعة محرك (مضاعفة القصور الذاتي Yaskawa مضاعفات) يضمن سرعة القطع والطلاقة
10 ، جهاز ناقل ، جهاز إرسال أوتوماتيكي متزامن ، مناسب للزجاج العلوي والسفلي ، تنظيم سرعة تحويل التردد ، مستقر وسهل لتحسين سرعة الإرسال
11 ، جهاز تحديد المواقع ، نظام تحديد المواقع المسح الكهروضوئي
12 ، وظيفة التعويض ، تعويض الانحراف عن الأداة ، تعويض التخليص ، تعويض الملعب
ملاحظة: بناءً على تاريخ التسليم والتحسين الفني ، تحتفظ شركة الإنتاج بالحق في استبدال الأجزاء المشتراة من نفس العلامة التجارية.
اقصى حجم | 2600 × 2000 مم |
سماكة | 3 ~ 19 مم |
دقة القطع | ± 0.15 |
دقة القطع للزجاج ذو الشكل الخاص | ± 0.20 |
سرعة القطع | 0-200 م / دقيقة |
سرعة النقل | 0-25 م / دقيقة |
حجم الآلة | 9600X2800X900 ± 20 مم |
ارتفاع طاولة العمل | 900 مم ± 20 مم |
وزن | 2600 كجم |
إجمالي الطاقة للمعدات | 5-8kw |
تحكم الحركة:
1) سرعة تشغيل سريعة ، تشغيل سلس ، دقة تحكم عالية ، هيكل تحكم معياري ؛
2) واجهة الإنسان والآلة بسيطة وسخية ، وتعديل المعلمات بسيط ، والمعلمات التي يحتاج المشغلون إلى تعديلها أقل ، وبسيطة وبديهية ، ومتطلبات المشغلين منخفضة.
3) Pipeline cutting mode, photoelectric positioning cutting mode and direct cutting mode are set freely through options. 3) يتم ضبط وضع قطع خط الأنابيب ، ووضع القطع الكهروضوئي ووضع القطع المباشر بحرية من خلال الخيارات. The automatic cutting mode and air operation mode can be switched at any time during the processing. يمكن تبديل وضع القطع التلقائي ووضع تشغيل الهواء في أي وقت أثناء المعالجة.
4) برمجة تداخل مكتبة الرسوم ، حدد شكل خاص من المكتبة ، قم بتعيين المعلمات ذات الصلة ، كمية المعالجة ، التعشيش التلقائي ، توليد مسار المعالجة ؛
5) تخزين كامل لمخزون الضغط الزجاجي ، بمجرد إدخال ضغط القطع لكل سمك مواصفات وحفظه ، يمكن الاحتجاج به مباشرة ؛
6) التتبع في الوقت الحقيقي وعرض مسار المعالجة ، وتسجيل إحداثيات الحركة في الوقت المناسب ، وحالة المحور ، وحالة I / 0 ، والتسجيل التلقائي لتشخيص الأعطال والإنذار ؛
7) تلقي مجموعة متنوعة من معالجة المستندات Super Package Software ، ملف AUTOCAD DXF ، يحتوي النظام على برنامج تحرير الرسومات الخاص به (تمامًا مثل طريقة تحرير Paul) ؛
8) برمجة تداخل مكتبة الرسوم ، واختيار شكل غير طبيعي من المكتبة ، وتحديد المعلمات ذات الصلة ، وكمية المعالجة ، والتداخل التلقائي ، وتوليد مسار المعالجة ؛
9) The sorting function of DXF class files, including the nearest point, entry point, or by graphics color clockwise, counterclockwise sorting and other options. 9) وظيفة الفرز لملفات فئة DXF ، بما في ذلك أقرب نقطة أو نقطة دخول أو عن طريق لون الرسومات في اتجاه عقارب الساعة والفرز عكس اتجاه عقارب الساعة وخيارات أخرى. Free the switch between single-phase cutting and bidirectional cutting is realized. يتم تحرير التبديل بين القطع أحادي الطور والقطع ثنائي الاتجاه.
10) وظيفة تحديد المواقع الكهروضوئية ، وفقًا للموضع الفعلي وزاوية الانحراف ، يتم ضبط القطع تلقائيًا ؛
11) وظيفة التعويض: تعويض الانحراف عن الأداة ، تعويض التخليص ، تعويض الملعب ؛
12) جميع أنواع الحماية: بما في ذلك الحد الناعم والصلب ، حد ضغط القاطع ، التحكم في إيقاف الطوارئ الخارجية وما إلى ذلك.
