تفاصيل المنتج:
|
اسم: | آلة تعبئة المجفف المنخل الجزيئي | أقصى حجم للإطار: | 2000 * 2000 مم |
---|---|---|---|
حجم الإطار الأدنى: | 300 * 250 ملم | مواصفات الألمنيوم: | 5.5-26.5 ملم |
ضغط جوي: | > 0.65 ميجا باسكال | قطر المنخل الجزيئي مطلوب: | 0.5-0.9 مم |
البعد: | 1350 * 1050 * 3600 ملم | وزن: | 300 كجم |
تسليط الضوء: | آلة تعبئة الزجاج اليدوية للواجهة,آلة التعبئة اليدوية للزجاج العازل,آلة تعبئة المجفف اليدوية |

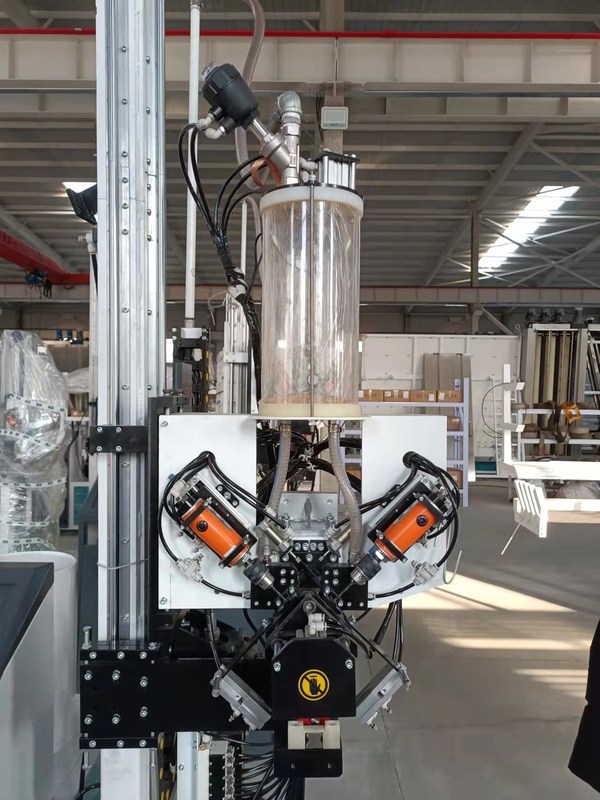

آلة تعبئة يدوية لزجاج الواجهة IGU لتعبئة الزجاج العازل Mahcine
استخدام المجفف الزجاجي للواجهة IGU في معالجة الزجاج العازل
آلة تعبئة المجفف LJGZ 2020
مميزة العين
•اعتماد نظام التحكم Siemens PLC
•يمكن أن يكون المنخل الجزيئي 0.5 - 0.9 مم
•واجهة شاشة تعمل باللمس ، بسيطة ومرئية
•يمكن تعديل ارتفاع الماكينة وفقًا لحجم إطار المباعد
•تحميل وتجديد المنخل الجزيئي تلقائيًا
•أنابيب مزدوجة للتفريغ لزيادة سرعة التعبئة
•يمكن تعديل وقت التعبئة
•حفر وملء وختم أوتوماتيكيًا
•الأجزاء الأساسية هي علامات تجارية مستوردة
•ملء المنخل الجزيئي كبير الجسيمات
معلومات تقنية
الأعلى.حجم الاطار | 2000 مم * 2000 مم (2500 مم * 2500 مم) |
دقيقة.حجم الاطار | 300 مم * 250 مم |
مواصفات الألمنيوم | 6 أ - 27 أ |
مصدر الهواء | ≥0.65 ميجا باسكال |
امدادات الطاقة واستهلاك الطاقة | AC220V 50 هرتز 1 كيلو واط |
قطر المنخل الجزيئي مطلوب | 0.5-0.9 مم أو 1.0 - 1.5 مم |
البعد | 1100 مم * 1100 مم * 3600 مم |
آلة نقل إطار الألومنيوم LJSKJ02
الميزة الأساسية
• نقل الإطار الفاصل
• سهولة التشغيل وبساطة ومرونة
مزود الطاقة | 380 فولت 50 هرتز |
إجمالي الطاقة | 0.18 كيلو واط |
البعد | 2520 * 3012 * 3000 مم |
الخامسروبوت ختم الزجاج المعزول الرأسي LJTJ2540
الخصائص الرئيسية:
•نظام تحكم مؤازر ياباني Yaskawa ، 8 محاور ، 7 مجموعات من نظام التحكم المؤازر ، آلة ختم أوتوماتيكية بالكامل وعالية الكفاءة
•4 أقسام ، يمكن تخزين الزجاج
•اعتماد حزام توقيت ونقل سلس وموقف دقيق
•إصلاح الزوايا الزجاجية تلقائيًا باستخدام مكشطة وأسطوانة
•قم بقياس حجم الزجاج تلقائيًا وعمق الغراء (30 مم)
•كل وظيفة تلقائية مع التشغيل اليدوي
•يمكن طلاء الزجاج المزدوج
•شكل زجاج بحواف اختيارية ، زجاج متدرج ، زجاج ثلاثي(خياري)
•مجموعة واحدة من المضخة المعززة تتحكم في مجموعتين من المواد المانعة للتسرب(خياري)
•يمكن استخدام مواد مانعة للتسرب الهيكلية من السيليكون وعديد الكبريتيد والسيليكون
•يوجد رأس الغراء في مقدمة الماكينة ، وهو سهل لطلاء الزجاج
•يمكن توصيله بخط معالجة الزجاج العازل
•مع وظيفة مسح الكود(خياري)
معلومات تقنية
الأعلى.حجم الزجاج | 2500 * 4000 مم |
دقيقة.حجم الزجاج | 400 * 300 مم |
سماكة الزجاج | 12-56مم |
سرعة العمل | 5-40 م / دقيقة |
ضغط جوي | ≥0.6 ميجا باسكال |
ضغط الضغط | 32 ميجا باسكال |
قوة الجهد | 380V 15kw |
البعد الشامل | 11000 * 2000 * 3500 مم |
المعلمات الكهربائية
اسم | أصل | ماركة |
أجهزة السيارات | اليابان | ياسكاوا |
سائق مؤازر | اليابان | ياسكاوا |
وحدة المعالجة المركزية | اليابان | ياسكاوا |
مكون الجهد المنخفض | ألمانيا | سيمنز |
دليل | تايوان | هيوين |
تحويل التيار الكهربائي | تايوان | ميغاواط |
مفتاح الاستشعار | كوريا | الأوتوماتيكية |
مكون هوائي | اليابان | SMC |
شاشة اللمس | الصين | غوشان |
أجهزة السيارات | اليابان | ياسكاوا |
سائق مؤازر | اليابان | ياسكاوا |
خط معالجة الزجاج العمودي الأوتوماتيكي
LJBZ3370
أداء
•نظام التحكم في ألمانيا Siemens PLC ، واجهة شاشة تعمل باللمس
•التعرف التلقائي على الزجاج المطلي والمنخفض الانبعاث
•يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل
•تتبنى الغسالةمادة SS وجهاز مقاوم للماء
•نظام تسخين الهواء
•الإعداد التلقائي لبدء وتوقف مروحة الهواء
•نظام تقليل الضوضاء
•عرض على الإنترنت لسرعة الغسيل
•العمل المتقطع الذكي ، توفير الطاقة
•لوح ضغط قابل للتعديل للحفاظ على سطح ضغط اللوحة مستقيماً
•يمكن أن يحدد حفظ الغاز الأوتوماتيكي قيمة الغاز وعرض العملية التعبئة عبر الإنترنت بتركيز غاز عالي
•وضع اتصال قابس الطيران
•يمكن استخدامه لإنتاج ثلاثي إل جي/زجاج IG / خطوة على شكل
تفاصيل تقديم LJBZ3370
•01 قسم النقل
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
•02 غسالة
الميزة الأساسية:
•باستخدام 6 قطع من الفرشاة الناعمة بشعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
•يستخدم سكين الهواء الجديد مقطعًا من الألومنيوم (سكين Duckbill Air Knife) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.
•يمكن لسكين الهواء ضبط عرض سكين الهواء تلقائيًا وفقًا للسمك
•صندوق التشغيل مع عرض سرعة الغسيل ، يمكنه عرض سرعة الغسيل بدقة (8-10 م)
•التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
•نظام كاتم الصوت الأوروبي
•مادة الفولاذ المقاوم للصدأ
•03 قسم التفريغ
•زجاج التخزين
•04 قسم الفحص والتركيب
تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج
•05 قسم التحويل
•قياس تلقائي لسمك الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
•06 قسم الكي والتعبئة
الميزة الأساسية:
•يمكن ضغط الزجاج العازل الطويل جدًا (3300 مم * 7000 مم)
•يعتمد حزام ناقل لنقل الزجاج ، ويستخدم محرك سيرفو للضغط على الزجاج
•يمكن فتح لوحة الضغط لتسهيل الصيانة
•لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
•قم بتعبئة غاز الأرجون تلقائيًا بتأثير ختم كبير ، ومحتوى أعلى من الأرجون
•قم بتعيين مناطق لملء أحجام مختلفة من الزجاج باستخدام طريقة الختم اللاحقة التي تقلل من فقد الأرجون
•يمكن ضبط قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس
•مستشعر سريع التفاعل للتحكم الدائم في عملية تعبئة الغاز
•يمكن أن يصل تركيز الغاز إلى أكثر من 90٪
•لا حاجة لحفر ثقوب في إطار المباعد
•الغاز القياسي هو غاز الأرجون
•07 قسم التفريغ
•زجاج التخزين
•يمكن توصيله بآلة الختم
معلومات تقنية
الأعلى.حجم الزجاج | 3300 مم * 7000مم |
أقصى حجم زجاجي لملء الغاز | 3300 مم * 7000 مم |
دقيقة.حجم الزجاج | 280 مم * 450 مم |
سماكة الزجاج | 3-30 ملم |
سماكة الزجاج العازل | 80 ملم |
سرعة غسيل الزجاج | 2-10 م / دقيقة |
سرعة ناقل الزجاج | 45 م / دقيقة |
فرش الغسيل | 3 أزواج من الفرشاة الناعمة بشعر 0.1 مم |
إمدادات المياه | استهلاك الماء: 0.5 طن / ساعة الموصلية: 40 ميكرو ثانية / سم |
مزود الهواء | التدفق: 1500 لتر / دقيقة |
ضغط جوي | ≥0.8 ميجا باسكال |
إجمالي الطاقة | 3P 380V 50HZ 40KW |
البعد | 47200 * 3500 * 4500 مم |
وزن | 8500 كجم |
المعلمات الكهربائية
اسم | أصل | ماركة |
PLC | ألمانيا | سيمنز |
الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنز |
تحويل التردد | ألمانيا | سيمنز |
محرك سيرفو للزجاج المتدرج | اليابان | فوجي |
مفتاح كهروضوئي | ألمانيا | مريض |
التبديل الجزئي | تايوان | ينزع |
زر ومؤشر ضوئي | فرنسا | شنايدر |
شاشة اللمس | تايوان | وينفيو |
تتابع متوسط | اليابان | أومرون |
فرشاة المحرك | الصين | تشينغهوا |
مضخة مياه | الصين | LINGXIAO |
مرشد | تايوان | هيوين |
مكونات تعمل بالهواء المضغوط | تايوان | ايرتك |
خط IG بدون تعبئة الغاز عبر الإنترنت |
اسم | أصل | ماركة |
أجهزة السيارات | ألمانيا | سيمنز |
PLC | ألمانيا | سيمنز |
الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنز |
تحويل التردد | ألمانيا | سيمنز |
محرك نقل | تايوان | لينهاى |
فرشاة المحرك | تايوان | لينهاى |
مضخة مياه | الصين | LINGXIAO |
مرشد | تايوان | هيوين |
مكونات تعمل بالهواء المضغوط | تايوان | ايرتك |
مقياس كهربائي | الصين | ميران |
مفتاح كهروضوئي | ألمانيا | مريض |
التبديل الجزئي | تايوان | ينزع |
زر ومؤشر ضوئي | فرنسا | شنايدر |
شاشة اللمس | تايوان | وينفيو |
تتابع متوسط | اليابان | أومرون |
خط IG مع تعبئة الغاز عبر الإنترنت |
روبوت ختم الزجاج العمودي المعزول LJTJ2540
طلب
ل اعتماد 8 محركات مؤازرة
ل اعتماد نظام تحكم مؤازر ياباني بأداء مستقر
ل قم بقياس حجم الزجاج تلقائيًا وعمق الغراء وسرعة الغراء مع الضبط الخطي
ل اعتماد حزام توقيت للحفاظ على نقل سلس مع موقف دقيق
ل يتم إنتاج قطع الغيار بتوحيد قياسي وعالي الدقة ، مما يضمن إمكانية استخدام الماكينة مع العمل على المدى الطويل
ل الزوايا الزجاجية ممتلئة بدون فقاعات هواء ، سطح أملس ، لا حاجة لذلك
ل آلة أوتوماتيكية بالكامل وعالية الكفاءة
l تصميم مكشطة جديد ، خاصة لصنع قطار IG بجوانب وزوايا متساوية للغاية ، بدون أي فقاعات.
ل إصلاح الزوايا الزجاجية تلقائيًا بسطح جميل
ل نقل سلس دون خدش وتلوث
l تم تجهيز الأجزاء أحادية الوظيفة بوظائف يدوية ، وتعديل سهل
مجهزة بمكون واحد ومكون ب واحد.الخلط التلقائي الغراء A و B ، نسبة تلقائية.
Øعودة الغراء جهاز
عندما يزداد الضغط ، سيتدفق المزيد من الغراء B تلقائيًا ، مما يوفر المواد.
جهاز الجسم الثنائي له وظيفتان.يستخدم اليسار لترشيح الشوائب والرطوبة عند ملء الغاز ، ثم يلعب دور التزليق الأيمن.
اِصطِلاحِيّ بيانات
ماكس.حجم الزجاج | 2500 مم * 4000 مم |
الحد الأدنى لحجم الزجاج | 280 مم * 400 مم |
سماكة الزجاج | 12-56 ملم |
سرعة العمل | 5-40 م / دقيقة |
ضغط جوي | 0.6-0.8 ميجا باسكال |
ضغط الضغط | <350 كجم / متر مكعب |
زاوية الطائرة | 6 ° - 9 ° |
أقصى وزن للزجاج | 400 كجم |
الجهد االكهربى | 380V 50Hz 3P |
قائمة المكونات الرئيسية
اسم | ماركة |
يُحوّل | سيمنز |
أجهزة السيارات | ياسكاوا اليابان |
نموذج الإدخال / الإخراج | اليابان MSYSTEM |
مكون الجهد المنخفض | سيمنز |
وحدة المعالجة المركزية | ياسكاوا اليابان |
تحويل التردد | اليابان OMRON |
تحويل التيار الكهربائي | تايوان ميغاواط |
مكون هوائي | SMC اليابان |
PLC | سيمنز |
دليل | سيمنز |
