تفاصيل المنتج:
|
| اسم: | رافعة ناتئ الزجاج | مميزات: | مع رفع مصاصة |
|---|---|---|---|
| أقصى وزن رفع: | 800 كجم | ||
| تسليط الضوء: | رافعة الكابولي الزجاجية,رافعة الكابول الزجاجية العازلة,آلة رفع الزجاج العازل 800 كجم |
||

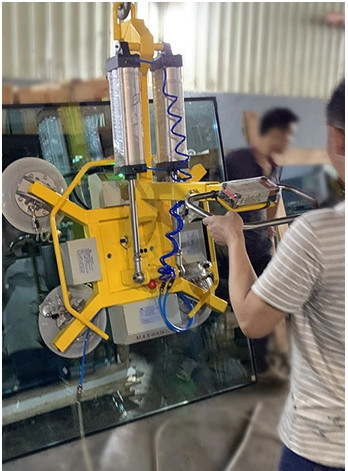

الزجاج الكابولي كرين مع رفع مصاصة
العوامل:
| الوزن الأقصى للزجاج | 360 كجم | |
| زاوية الدوران | 90 درجة | يسار و يمين |
| أكواب شفط | 4 قطع | |
| مواد الأكواب | سيليكون | |
| طريقة انزلاق | كتيب | |
| ارتفاع العمود | 4 أمتار | وظيفة تخزين الغاز |
| طول الذراع | 4 أمتار | |
| أجزاء التحكم في الهواء | أيرتاك |
العوامل:
| الوزن الأقصى للزجاج | 260 كجم | |
| زاوية الدوران | استدارة 90 درجة | يسار و يمين |
| أكواب شفط | 2 قطعة | |
| مواد الأكواب | سيليكون | |
| طريقة انزلاق | كتيب | |
| ارتفاع العمود | 4 أمتار | وظيفة تخزين الغاز |
| طول الذراع | 4 أمتار | |
| أجزاء التحكم في الهواء | أيرتاك |
العوامل:
| الوزن الأقصى للزجاج | 500 كجم | |
| زاوية الدوران |
استدارة 90 درجة قلب 90 درجة |
يسار و يمين اعلى واسفل |
| أكواب شفط | 6 قطع | |
| مواد الكأس | سيليكون | |
| طريقة انزلاق | كتيب | |
| ارتفاع العمود | 4 أمتار | وظيفة تخزين الغاز |
| طول الذراع | 4 أمتار | |
| أجزاء التحكم في الهواء | أيرتاك |
| الوزن الأقصى للزجاج | 400 كجم | |
| زاوية الدوران |
استدارة 90 درجة قلب 90 درجة |
يسار و يمين اعلى واسفل |
| أكواب شفط | 2 قطعة | |
| مواد الأكواب | سيليون | |
| طريقة انزلاق | كتيب | |
| ارتفاع العمود | 4 أمتار | وظيفة تخزين الغاز |
| طول الذراع | 4 أمتار | |
| أجزاء التحكم في الهواء | أيرتاك |
منتجات أخرى LIJIANG GLASS
خط إنتاج الزجاج العازل الأوتوماتيكي العمودي LJBZ2025
تطبيق
كأهم عملية لإنتاج الزجاج العازل ، نحن متخصصون بشكل خاص في تنظيف الزجاج ونقل الضغط والتعبئة بالغاز (اختياري) ، ويمكن لخط الإنتاج عمل الزجاج المزدوج والزجاج الثلاثي والزجاج المتدرج.
1. مستشعر زجاج منخفض
هذه المستشعر قبل الغسالة ، يمكنه التعرف تلقائيًا على زجاج Low-e ، مما يمنع الزجاج من السقوط على سطح Low-e.
2. أسطوانة ناقل
عجلة النقل في قسم الغسيل والتجفيف: تم تحريك كل من عجلة النقل الأمامية والخلفية ، وكلها تم نقلها بشكل فعال.يمكن أن يضمن مرور الزجاج ذو الحجم الكبير والزجاج السميك بسلاسة.
3. آلة غسيل وتجفيف
آلة الغسيل والتجفيف بأكملها تستخدم الفولاذ المقاوم للصدأ ، بما في ذلك اللوحة وقطع الغيار الداخلية ، وبعض الكتل المنزلقة من النحاس.
3.1 جزء الغسيل
تحتوي على 3 أزواج من الفرش ، وجميعها عبارة عن فرش ناعمة ، وزجاج مسطح ، وزجاج مقسى ، وزجاج منخفض ، ويبلغ قطر شعيراتها أقل من 0.1 مم دي ، والتي لن تتلف الزجاج أبدًا ، خاصة الزجاج المنخفض.
جهاز تقليل الضوضاء
يمكن التحكم في الضوضاء التي تقل عن 90 ديسيبل باستخدام تروس وإسفنج من النايلون.
4.1 طريقة الضغط
يضغط IGUs بواسطة محطة هيدروليكية مع الضغط ، ويضمن الضغط الدقيق.
4.2 توفير الطاقة لوظيفة الضغط
إنها تتبنى 3 مفاتيح صغيرة ، والتي تقسم جزء الضغط إلى 4 أقسام.
يستقبل كل مفتاح صغير الإشارة ويضيف جزءًا من منطقة العمل.عندما لا يتم لمس المفتاح الصغير المقابل ، لا تعمل المنطقة.
يمكن تقسيم منطقة العمل بهذه الطريقة.
4.4 زجاج متدرج (اختياري)
يمكنها أيضًا صنع زجاج متدرج بمحرك مؤازر.
5 ، شاشة تعمل باللمس وصندوق كهربائي.
المؤشرات الرئيسية:
| سرعة الغسيل | 2 ~ 10 م / دقيقة |
| سرعة العمل القصوى | 45 م / دقيقة |
| سمك زجاج الغسيل | 3 ~ 15 ملم |
| أقصى سماكة للزجاج العازل | 60 ملم |
| ارتفاع الناقل | 500 ملم |
| الحد الأدنى لحجم الزجاج | 450 × 280 |
| ماكس.حجم الزجاج | 2000 × 2500 |
المكونات الرئيسية:
| قاطع دائرة | شنايدر |
| المقاولين | شنايدر |
| PLC | سيمنز أو أومرون |
| شاشة لمس | تايوان وينفيو |
| مفتاح التشغيل | تايوان |
| تكرر | دونغيوان أو سيمنز |
| تناوب | اومرون اليابان |
| مفتاح كهربائي ضوئي | كوريا أوتونيكس |
| أجهزة السيارات | سيمنز |
| مكون هوائي | تايوان Airtac |
شاشة تعمل باللمس تعمل بخط معالجة مناسب للزجاج العازل مع تعبئة بغاز الأرجون بنسبة 98٪
يتميز خط معالجة الزجاج العازل العمودي الأوتوماتيكي LJBZ2570PG بالوظائف التالية: غسل الزجاج المسطح ، وتركيب إطار الألمنيوم ، والضغط على وحدات IG العادية ، والضغط على وحدات IG المزدوجة ، والضغط على وحدات IG المزدوجة ثلاثية الطبقات.
LJBZ2570PG عبارة عن معدات خاصة في إنتاج الزجاج العازل بشريط من الألومنيوم ، والتي لها العديد من المزايا ، مثل الحجم الصغير ، والأداء الموثوق ، والكفاءة العالية ، والصيانة المريحة وما إلى ذلك.
السمة الرئيسية لخط إنتاج الزجاج العازل بحجم جامبو
● واجهة شاشة تعمل باللمس ، نظام التحكم في ألمانيا Siemens PLC
● التعرف التلقائي على الزجاج المطلي والمنخفض الانبعاث
● الغسالة تستخدم مادة SS وجهاز مقاوم للماء
خزان مياه مع تحكم آلي في درجة الحرارة ونظام غسيل مائي
● يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل
● الإعداد التلقائي لبدء وإيقاف مروحة الهواء
● نظام تدفئة الهواء
● نظام تقليل الضوضاء
● عرض على الإنترنت لسرعة الغسيل
● لوح ضغط قابل للتعديل للحفاظ على سطح ضغط اللوحة مستقيماً
● وضع توصيل قابس الطيران
قابل للتطبيق لإنتاج IG ثلاثي وشكل IG
● العمل المتقطع الذكي ، توفير الطاقة
المعلمات الرئيسية لخط معالجة الزجاج العازل الأوتوماتيكي
| مزود الطاقة | الجهد االكهربى | 380 |
| تكرر | 60 | |
| إجمالي الطاقة | كيلوواط | ≈42 |
| سرعة الغسيل | م / دقيقة | 2 ~ 10 |
| سرعة العمل القصوى | م / دقيقة | 45 |
| الحد الأدنى لحجم الزجاج | مم | 450 × 280 |
| ماكس.حجم الزجاج | مم | 2500 × 7000 |
| سمك زجاج الغسيل | مم | 3 ~ 15 |
| أقصى سماكة للزجاج العازل | مم | 60 |
| ارتفاع الناقل | مم | 500 |
| إجمالي استهلاك الغاز | لتر / دقيقة | 1500 |
تتبنى آلة معالجة الزجاج العازل نظام تحكم Siemens ، مزودًا بشاشة لمس عالية الدقة ، يمكن للمشغل تعديل معلمات العمل لخط الإنتاج في أي وقت ، ويمكنه عرض حالة كل إشارة إدخال وإخراج بوضوح ، وهو أمر مناسب للروتين صيانة الجهاز.
LJBZ2570قسم التفريغ PG.
LJBZ2500PG غير مناسب للزجاج المقوس أو الزجاج الملتوي لأن الطائرة داخل قسم الضغط غير قابلة للتغيير.
LJBZ2500PG عبارة عن آلة ضغط بتقنية تعبئة غاز جديدة.هذا الجهاز مناسب لآلة ضغط وتعبئة الزجاج ذات التقنية العالية والجديدة بغازات مختلفة أو غازات مختلطة.لأن نظام التحكم يكتشف أنواعًا محددة مسبقًا من الغازات (بما في ذلك نسبة خلط الغازات المختلطة) ومعدل التدفق قبل ملء كل غاز أو خليط بالزجاج العازل.
LJBZ2500PG قسم ضغط الزجاج وتعبئته بالغاز مناسب للضغط على وحدات IG مزدوجة أو وحدات IG ثلاثية الطبقات في نفس الوقت.يمكن ضغط جميع أنواع الزجاج المسطح (بما في ذلك الزجاج المطلي والزجاج المثبت بالزجاج) بواسطة هذه الآلة.
يمكن استخدام LJBZ2500PG لقياس تركيز الغاز في الزجاج العازل على الخط.يمكن لجهاز القياس الموجود أمام الجهاز قياس حجم الزجاج وسمكه بدقة وحساب كمية الغاز المطلوبة.
يمكن لـ LJBZ2500PG ضغط الغاز وتعبئته إلى قطعتين من وحدات IG التي يقل طولها عن 1.5 متر في نفس الوقت ، مما يحسن بشكل كبير من كفاءة الإنتاج ، خاصة بالنسبة للزجاج الذي يكون طوله أقل من 1.5 متر.
الخصائص الرئيسية
• يمكن الضغط على قطعتين من IGU وتعبئتهما بالغاز مرة واحدة ، ويمكن لكل IGU ملء غاز الأرجون بأكثر من 90٪
• يمكن منع الجزء الضاغط بشكل أفضل عن طريق الضغط على قطعتين من IGU مرة واحدة.يمكن أن تصل إلى 27 ثانية لكل زجاج مزدوج 1 م * 1 م ، مما يحسن كفاءة العمل بشكل كبير
• خط معالجة IG عالي السرعة ، لقد حصلنا على حقوق براءات الاختراع في الصين في عام 2019
• من جزء النقل إلى جزء الضغط ، يتم تقسيم كل جزء
• مناسبة للإنتاج بالجملة في المصنع.سرعة فائقة
• حل مشكلة انتظار العمل على روبوت الختم.تركيب إطارين مباعدتين لوحدتي IGU بواسطة عامل واحد
• قياس حجم الزجاج تلقائيًا ووضع العلامات (يمكن السماح بوضع العلامات قبل الضغط وبعد الضغط) باستخدام نظام ERP (اختياري)
معلومات تقنية
| الأعلى.حجم الزجاج | 2500 مم * 7000 مم |
| أقصى حجم زجاجي لملء الغاز | 2500 مم * 7000 مم |
| دقيقة.حجم الزجاج | 280 مم * 450 مم |
| سماكة الزجاج | 3-15 ملم |
| سماكة الزجاج العازل | 60 ملم |
| سرعة غسيل الزجاج | 2-10 م / دقيقة |
| سرعة ناقل الزجاج | 45 م / دقيقة |
| فرش الغسيل | 3 أزواج من الفرشاة الناعمة بشعر 0.1 مم |
| إمدادات المياه | استهلاك الماء: 0.5 طن / ساعة التوصيل: 40 ميكرو ثانية / سم |
| مزود الهواء | التدفق: 0.8 م / دقيقة |
| ضغط جوي | ≥0.8 ميجا باسكال |
| إجمالي الطاقة | 3P 380V 50HZ 54.5KW |
| سماكة الزجاج المسطح | 3-30 ملم |
