تفاصيل المنتج:
|
اسم الإنتاج: | آلة ختم مانع التسرب الزجاجي العازل | الحد الأقصى لحجم الزجاج: | 2500 مم * 4000 مم |
---|---|---|---|
الحد الأدنى لحجم الزجاج: | 400 مم * 300 مم | سمك الزجاج: | 12-56 مم |
غسالة: | ستانلس ستيل | آلة الضغط: | نقاط قابلة للتعديل |
ضمان: | سنة واحدة | العلامة التجارية: | زجاج ليجيانغ |
تسليط الضوء: | روبوت مانع التسرب الأوتوماتيكي,روبوت مانع التسرب العمودي,روبوت مانع للتسرب من الزجاج العازل |

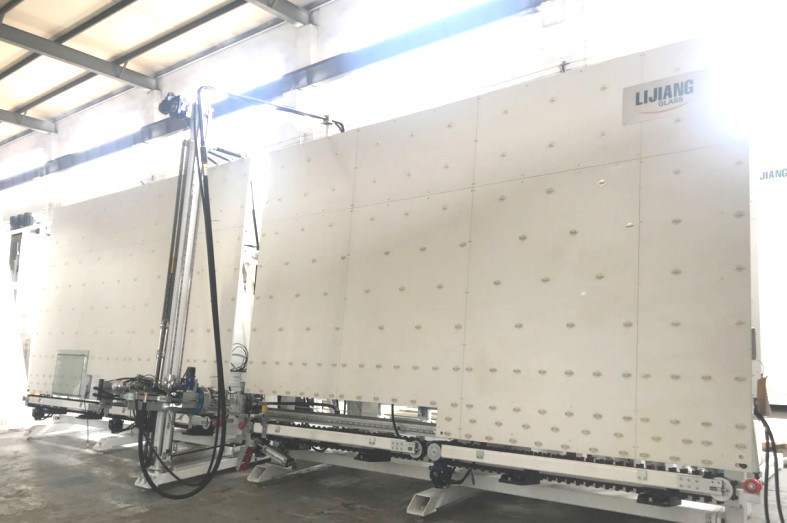

آلة ختم مانع التسرب الزجاجي العمودي الأوتوماتيكية
الميزات الرئيسية لـ آلة روبوت ختم الزجاج العازل:
• نظام تحكم مؤازر ياباني Yaskawa ، آلة ختم أوتوماتيكية بالكامل وعالية الكفاءة
• 4 أقسام ، يمكن تخزين الزجاج
• اعتماد حزام توقيت ونقل سلس وموقف دقيق
• إصلاح الزوايا الزجاجية تلقائيًا باستخدام مكشطة وأسطوانة
• قياس حجم الزجاج تلقائيًا وعمق الغراء (30 مم)
• كل وظيفة تلقائية مع التشغيل اليدوي
• يمكن طلاء الزجاج المزدوج
• شكل زجاج بحواف اختيارية ، زجاج متدرج ، زجاج ثلاثي (اختياري)
• مجموعة واحدة من المضخات المعززة تتحكم في مجموعتين من المواد المانعة للتسرب (اختياري)
• يمكن استخدام المواد المانعة للتسرب الهيكلية من السيليكون وعديد الكبريتيد والسيليكون
• رأس الغراء في مقدمة الماكينة ، وهو سهل لطلاء الزجاج
• يمكن توصيله بخط معالجة الزجاج العازل
• مع وظيفة مسح الرمز (اختياري)
مواصفات روبوت ختم الزجاج العازل
نموذج | LJTJ2540D |
قوة الجهد | 380V 13KW |
ضغط جوي | 0.5 ~ 0.7 ميجا باسكال |
ضغط البثق | 32 ميجا باسكال |
الحجم الأقصى للزجاج | 2500 * 4000 مم |
الحد الأدنى لحجم الزجاج | 400 * 300 مم |
سماكة الزجاج | 12 ~ 56 ملم |
سرعة العمل | 5 ~ 40 م / دقيقة |
البعد الشامل | 11000 * 1500 * 4500 مم |
2.2 ضجيج الجهاز
مستوى ضغط الصوت الموزون | |
حالة الاستعداد | حالة العمل |
50 ديسيبل | 85 ديسيبل |
وظيفة وميزة آلة ختم الزجاج العازل
1. الآلة مناسبة لمؤسسة المعالجة العميقة للزجاج ، التشغيل الآلي العالي ، تقليل كثافة اليد العاملة ، توفير القوى العاملة ، تحسين كفاءة الإنتاج
2. الجهاز كله يعتمد واجهة شاشة تعمل باللمس بين الإنسان والآلة ، مع وظيفة الذاكرة.
3.بعد مانع التسرب ، الحافة الزجاجية والزاوية ممتلئة بدون فقاعات هواء ، سطح أملس ، لا حاجة لتحريك الزاوية
4. باستخدام مجموعتين من نظام إمداد مانع التسرب المستقل (بما في ذلك جهاز الخلط) ، يتم التبديل بين نوعين من المواد المانعة للتسرب بسرعة ، في عملية بزر واحد بسهولة (نموذج II)
5.عرض الجهاز 1.5 متر ، مساحة أرضية صغيرة ، توفير مساحة
6. يمكن للقسم الثالث أن يحسن الزجاج لتحسين الكفاءة بشكل فعال
7- أصغر حجم للزجاج العازل يمكن معالجته هو 400 * 300 مم
8. مجهزة بجهاز مكافحة الانسداد في الخلاط
9. يعتمد نظام التحكم المؤازر العلامة التجارية العالمية الشهيرة (اليابان YASKAWA) ، والأداء مستقر
10. نقل العمود لجعل الزجاج يتم نقله بسلاسة مع تحديد المواقع بدقة.
11. حزام نقل خاص من النوع V لتجنب التصاق المادة المانعة للتسرب على الحزام ، وضمان نظافة حافة الزجاج ، والنوع V قابل للتغيير.
12. يتم إنتاج قطع الغيار بمعايير عالية ودقة عالية ، مما يضمن إمكانية استخدام الماكينة بثبات طويل الأمد
13. مناسبة للزجاج الثلاثي.
14.تتخذ عجلة النقل على اللوحة الخلفية عجلة مدمجة ، للتأكد من نقل الزجاج بسلاسة
معلومات تقنية
الأعلى.حجم الزجاج | 2500 * 4000 مم |
دقيقة.حجم الزجاج | 400 * 300 مم |
سماكة الزجاج | 12-50 ملم |
سرعة العمل | 5-40 م / دقيقة |
ضغط جوي | ≥0.6 ميجا باسكال |
ضغط الضغط | 32 ميجا باسكال |
قوة الجهد | 380V 15kw |
البعد الشامل | 11000 * 2000 * 3500 مم |
المعلمات الكهربائية
اسم | الأصل | ماركة |
أجهزة السيارات | اليابان | ياسكاوا |
سائق مؤازر | اليابان | ياسكاوا |
وحدة المعالجة المركزية | اليابان | ياسكاوا |
مكون الجهد المنخفض | ألمانيا | سيمنز |
دليل | تايوان | هيوين |
تحويل التيار الكهربائي | تايوان | ميغاواط |
مفتاح الاستشعار | كوريا | الأوتوماتيكية |
مكون هوائي | اليابان | SMC |
شاشة اللمس | الصين | غوشان |
أجهزة السيارات | اليابان | ياسكاوا |
سائق مؤازر | اليابان | ياسكاوا |
منتج ذو صلة بـ LIJIANG GLASS
خط إنتاج الزجاج الزجاجي العمودي المزدوج مع وظيفة اختيارية لملء غاز الأرجون
تفاصيل تقديم LJBZ2535G
يتكون خط معالجة الزجاج العازل المملوء بغاز الأرجون من 7 أقسام:
01 قسم النقل ؛
02 غسالة
03 قسم التفريغ.
04 قسم الفحص والتركيب.
05 قسم النقل ؛
06 قسم الضغط والتعبئة.
07 قسم التفريغ.
• 01 نقل القطاع الثامن
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
• 02 غسل آلة
الميزة الأساسية:
• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
• الغسيل المسبق (اختياري)
• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك
• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
• نظام كاتم الصوت الأوروبي
• مادة الستانلس ستيل
• 03 قسم التفريغ
• زجاج التخزين
• 04 قسم الفحص والتركيب
الهيكل الجديد لـ هذا يتم تغيير القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج
• 05 قسم التحويل
• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
• 06 قسم الكي والتعبئة
الميزة الخاصة للوح ضغط الزجاج:
الميزة الأساسية:
• يمكن ضغط الزجاج العازل الطويل للغاية (2500 مم * 3500 مم) مرتين
• يعتمد السير الناقل لنقل الزجاج ، ويستخدم محرك سيرفو لضغط الزجاج
• يمكن فتح لوحة الضغط لتسهيل الصيانة
• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
• تعبئة غاز الأرجون تلقائيًا بتأثير منع تسرب كبير ، ومحتوى أعلى من الأرجون
• ضبط المناطق لملء أحجام مختلفة من الزجاج باستخدام طريقة منع التسرب اللاحقة لتقليل فقد الأرجون
• يمكن ضبط قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس
• مستشعر سريع التفاعل للتحكم الدائم في عملية تعبئة الغاز
• يمكن أن يصل تركيز الغاز إلى أكثر من 90٪
• لا حاجة لعمل ثقوب في إطار المباعد
• الغاز القياسي هو غاز الأرجون
• 07 قسم التفريغ
• زجاج التخزين
• يمكن توصيله بآلة الختم
معلومات تقنية
الأعلى.حجم الزجاج | 2500 مم * 3500 مم |
أقصى حجم زجاجي لملء الغاز | 2500 مم * 3200 مم |
دقيقة.حجم الزجاج | 280 مم * 450 مم |
سماكة الزجاج | 3-15 ملم |
سماكة الزجاج العازل | 60 ملم |
سرعة غسيل الزجاج | 2-10 م / دقيقة |
سرعة ناقل الزجاج | 45 م / دقيقة |
فرش الغسيل | 3 أزواج من الفرشاة الناعمة بشعر 0.1 مم |
إمدادات المياه | استهلاك الماء: 0.5 طن / ساعة التوصيل: 40 ميكرو ثانية / سم |
مزود الهواء | التدفق: 0.8 م / دقيقة |
ضغط جوي | ≥0.8 ميجا باسكال |
إجمالي الطاقة | 3P 380V 50HZ 40KW |
البعد | 23500 * 3500 * 3700 مم |
وزن | 6500 كجم |
المعلمات الكهربائية
اسم | الأصل | ماركة |
أجهزة السيارات | ألمانيا | سيمنز |
PLC | ألمانيا | سيمنز |
الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنز |
تحويل التردد | ألمانيا | سيمنز |
محرك نقل | تايوان | لينهاى |
فرشاة المحرك | تايوان | لينهاى |
مضخة مياه | الصين | LINGXIAO |
مرشد | تايوان | هيوين |
مكونات تعمل بالهواء المضغوط | تايوان | ايرتك |
مقياس كهربائي | الصين | ميران |
مفتاح كهروضوئي | ألمانيا | مرض |
التبديل الجزئي | تايوان | ينزع |
زر ومؤشر ضوئي | فرنسا | شنايدر |
شاشة اللمس | تايوان | وينفيو |
تتابع وسيط | اليابان | أومرون |
خط IG مع تعبئة الغاز عبر الإنترنت |
الميزات الرئيسية لخط IG بسرعة فائقة
• يمكن ضغط قطعتين من IGU وتعبئتهما بالغاز مرة واحدة ، ويمكن لكل IGU ملء غاز الأرجون بأكثر من 90٪
• يمكن منع الجزء الضاغط بشكل أفضل عن طريق الضغط على قطعتين من IGU مرة واحدة.يمكن أن تصل إلى 27 ثانية لكل زجاج مزدوج 1 م * 1 م ، مما يحسن كفاءة العمل بشكل كبير
• خط معالجة IG عالي السرعة ، لقد حصلنا على حقوق براءات الاختراع في الصين في عام 2019
• حل مشكلة انتظار العمل على روبوت الختم.تركيب إطارين مباعدتين لوحدتي IGU بواسطة عامل واحد
• قياس حجم الزجاج ووضع العلامات تلقائيًا (يمكن السماح بوضع العلامات قبل الضغط وبعد الضغط) باستخدام نظام ERP (اختياري)
• من جزء النقل إلى جزء الضغط ، يتم تقسيم كل جزء
• مناسبة للإنتاج بالجملة في المصنع.سرعة فائقة
