خط إنتاج الزجاج المعزول PLC آلة التحميل التلقائي آلة التفريغ العملاقة

آلة التحميل الأوتوماتيكية وآلة التفريغ العملاقة لخط الزجاج العازل

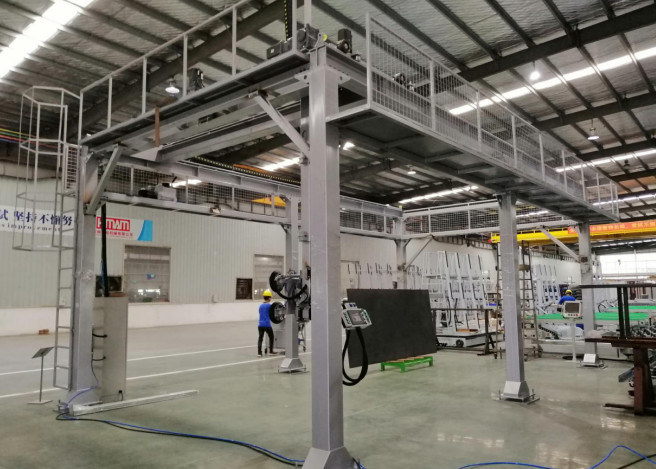

نظام تفريغ جسر الرافعة LJAXP4025 لخط معالجة الزجاج العازل
أنا. الهدف الفني الرئيسي
1. حجم الزجاج ماكس: 4000x2500mm
الحد الأدنى لحجم الزجاج: 1200 * 1000 مم
أكواب الشفط الكلية ، جانب واحد: قطر 250 مم ؛8 قطع
2. color: ليتم تأكيده.
3. امدادات الطاقة: 380V 50HZ ، 3 مراحل للتأكيد
4. إمداد الهواء المضغوط: 5-7 بار ، 30 لتر / دقيقة ؛
5. الطاقة المثبتة: ≈10kw




II. الأداء الفني:

1. جميع الإطارات الرئيسية للمعدات تستخدم مجموعات أنابيب فولاذية مستطيلة عالية الجودة ذات معايير وطنية ملحومة ومزودة بمسامير.
2. يستخدم التحكم في البرنامج وحدة تحكم قابلة للبرمجة مستوردة من SIMENS ، مزودة بلوحة لمس.
3- تم تصميم الماكينة بمظهر موجز وتتوافق مع المصنع الحديث بعلامات آمنة ، ومرجع إلى معيار Euro IEC من التصميم حتى التصنيع والتركيب.
4. يعتمد نظام التحكم في حلقة مغلقة بالكامل لتحديد المواقع بدقة للآلة وتشغيل مستقر.
5. all-digital control مع دقة تحديد المواقع والمرونة السريعة ؛يمكن تعديل كل السرعة وفقًا لسرعة خط الإنتاج.
6.سيتم التحكم في حركة المحور X و Y ووظيفة الرفع لأعلى ولأسفل لرافع كوب الشفط بواسطة محرك سيرفو ، ويمكن لنظام كوب الشفط أن يرفع لأعلى ولأسفل ، ويتحرك للأمام وللخلف ، ويتحرك من اليسار إلى اليمين ، ويمكن أن يدور 90 درجة.
7.الرافعة الجسرية تعمل مع رافع كوب الشفط الفراغي ويمكنها التعامل مع أقصى وزن 1000 كجم بما في ذلك وزن الزجاج ووزن رافع كوب الشفط.
8.وقت دورة التفريغ: ≤60S.لا يشمل ذلك الوقت الذي يقوم فيه المشغل بفحص الزجاج إلخ.


قائمة الأجزاء الكهربائية للطاولة



إلJASP3525 طاولة تحميل عمودية زجاجية

أ.الأداء الفني:

1. تتبنى التحكم Mitsubishi PLC ، شاشة تعمل باللمس 10 بوصات. النظام الديناميكي يعتمد 3 محرك سيرفو ، إنه سهل التشغيل. طريقة وضع الزجاج هي وضع مشترك ، وضع أعلى / أسفل ؛
2.يمكن للحزام V أن يتكيف تلقائيًا مع الموضع المركزي لسمك الزجاج ؛ يدفع المحرك كرات من معدات التخفيض لضبط حزام V. يقوم مستشعر الإزاحة بتحريض النقطة الأصلية ، والتحرك على مسار البطانة ؛
3. يرتفع رأس الماكينة تلقائيًا إلى ارتفاع الزجاج ، إذا كان حجم الزجاج صغيرًا جدًا ، فليس من الضروري الصعود ؛ يقود محرك سيرفو ترس التخفيض بواسطة ضرس السلسلة على مسار البطانة لجعل رأس الماكينة لأعلى / لأسفل ، بحيث يمكن بدقة الارتفاع المطلوب ؛
4. ينقل قسم النقل الزجاج تلقائيًا إلى الموضع المركزي لدعم الامتصاص. يقود محرك سيرفو ترس التخفيض بواسطة ضرس سلسلة على مسار البطانة لنقل الزجاج إلى موضع المصاصة المركزي ؛
5 يمكن ضبط دعم المصاصة تلقائيًا لأعلى / لأسفل حسب طول الزجاج وعرضه ؛ عندما يصل الزجاج إلى الموضع المطلوب ، يتراجع الحامل المساعد ؛تقوم أسطوانتا الهواء بتشغيل الوصلة رباعية القضبان لجعل اللوحة النشطة تتحرك إلى الأمام / الخلف ، بحيث يمكنها ضمان التزامن المتوازي.
6-يستنشق المصاصون ، ويمتدون ، وتمتد الذراعين للوصول إلى الضغط السلبي المعين ، ومقياس الضغط السلبي له تأثير وقائي ، ويمكن أن يتجنب الزجاج المكسور في حالة تسرب الهواء.
7. يمكن للآلة توفير العمالة 2-3 أشخاص ، وتحسين كفاءة العمل بمقدار 2 مرات
8.المصاص لأعلى / لأسفل ، مصاصة أمامية / خلفية ، نقل الحزام V بواسطة محرك مؤازر ، يمكن وضعها في الموضع الدقيق ؛












كآلة تصنيع الزجاج العازل الاحترافية في الصين ، باستثناء المواد مثل غربال الجزيء ومباعد الألمنيوم ومانع التسرب.نحن جيدون في تطوير وإنتاج خط إنتاج معالجة الزجاج العازل العمودي الأوتوماتيكي ، آلة إزالة الزجاج العمودي المنخفض ، خط إنتاج الزجاج الآلي للعزل الآلي وما إلى ذلك.
