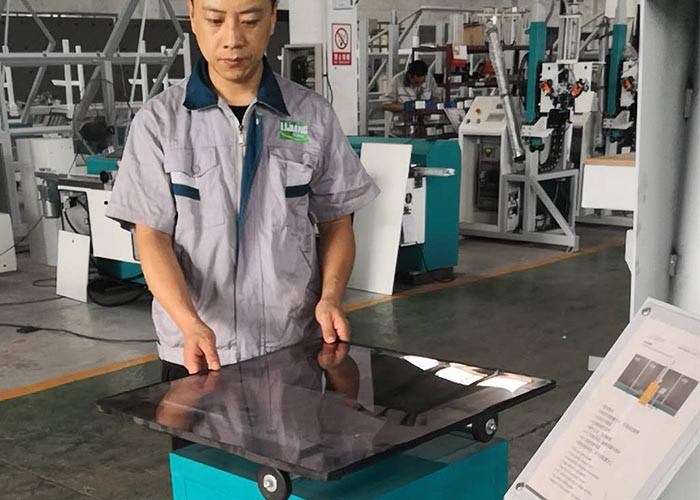

طاولة دوارة بطول 2 متر أو طاولة دوارة بأحجام كبيرة لوحدات IG
يتم استخدام هذه الطاولة الدوارة لصنع وحدات زجاجية مزدوجة الزجاج مع آلة نشر مواد مانعة للتسرب من السيليكون بواسطة مسدس الختم.لا تحتوي طاولة الدوران الأساسية على بكرات.الأحجام الأخرى للطاولة الدوارة لها بكرات لدعم وتدوير الحجم الكبير.الجدول الدوار له حجم مختلف.طاولة الدوران الأساسية مناسبة لحوالي 1000 مم * 1000 مم ، 1500 مم * 1500 مم ، 2000 مم * 2000 مم و 2500 مم * 2500 مم.
آلة طاولة دوارة
الميزة الأساسية
• سهولة التشغيل وبساطة ومرونة
• يتم استخدامه لتثبيت الزجاج وتدويره عند الطلاء اليدوي للخارج من زجاج IG
• الشفط الأوسط مناسب لقطع الزجاج الصغيرة ، ومع ذلك ، فإن إطار الدعم الإضافي مخصص لقطع الزجاج الكبيرة
1 ، الاستخدام
تعتبر طاولة نشر المواد المانعة للتسرب الدوارة LJZT03 مقدمة أخيرة لإنشاء زجاج عازل أو زجاج حائط.وهي عبارة عن طاولة مستديرة لرسم العلكة ذات المجموعة المزدوجة.يمكن أن تستمر 90 درجة استدارة أوقات متكاملة ، كما يمكن أن تستمر الوجه أو العكس.المصاص الدائر والفراغ لهما معدات تحكم تلقائية ، ويمكنه الجمع بين مصاصة حرية اختيار حجم الزجاج والتحكم في ذراع التمدد.يمكن أن يضمن ذراع التمدد من تصميم خاص السطح العلوي المسطح على سطح مستو.يتم تدوير طاولة نشر المواد المانعة للتسرب الدوارة بثبات ؛كسر منخفض ، ودعم الاستقرار.إنها معدات مثالية لتصنيع الزجاج العازل.
2 ، المعلمات التقنية الرئيسية
بيئة العمل معامل وحدة ملاحظات
درجة حرارة بيئة العمل 15-40
درجة حرارة الحمل / الإيداع -20-55
رطوبة الحمل / الودائع 30-90٪
السمة الأساسية
مساهمة الجهد AC400V ± 10٪ ، 60 هرتز
مدخل الطاقة 120 دبليو
سرعة استدارة 6.5 ص / دقيقة
استهلاك الهواء 0.5-0.8 مبا
ماكس حجم الزجاج 2000 * 1500 مم
حجم الزجاج الأدنى 200 * 200 مم
الأبعاد 600 * 450 * 950 مم
3 ، البناء الرئيسي
تتضمن هذه الماكينة ضبط القاع المسطح ، والدعامات ، والدوران لدعم الجهاز ، والانتشار لتحريك الجهاز ، ونظام التحكم في تحمل الروح ، ونظام التحكم في الأجهزة الكهربائية واللوح الخشبي.
3.1 تدور دعما للجهاز
تدور دعامة الجهاز وتشمل الدعامة ، ودعم العمود ، ومجموعة الدعم ، مصاصة كبيرة ، مصاصة صغيرة.
3.2 انتشار لتحريك الجهاز
يتكون هذا الجهاز من Spread لتحريك الهندسة الكهربائية للتباطؤ ، وتباطؤ الآلة وجولة السلسلة.
3.3 تحمل روح نظام التحكم
تضمن هذا النظام معالج مصدر الروح ، والصمام الكهرومغناطيسي ، وصمام الاتجاه المفرد ، وآلة حدوث الفراغ ، وتمرير نظام التحكم في مباريات حجم المصاص.
3.4 نظام التحكم في الأجهزة الكهربائية
يتكون هذا النظام من الانتشار ليشعر بالآلة ، بعد الأجهزة الكهربائية ، فإن قطعة الأجهزة الكهربائية التي تكسر الماكينة ويمكن أن تعمل تشكل ، تعمل بشكل يمكن الاعتماد عليه ، التشغيل بسيط ، التشغيل الآلي بدرجة عالية.
4 ، التثبيت والتعديل
يجب تأريض جسم الآلة جافًا ، ولا يحتوي على مسحوق وليس به تآكل ، ودرجة حرارة تتراوح من 10 إلى 40 درجة مئوية.قم بالتنظيم لضبط القاع المسطح ، واجعل الماكينة تحافظ على المستوى ، وتحقق تمامًا مما إذا كانت جميع أماكن الاقتران الثابتة الضيقة مفككة أم لا ، مع الجمع بين إحكام.
استخدم النحاس الملدن متعدد الجروح بلون مزدوج من الأصفر والأخضر ، مع مستوى مقطعي يبلغ 4 مم 2 ، يجب أن تكون المقاومة بين جسم الماكينة ونقاط التأريض الرئيسية بعد التأريض أقل من 4Ω.
5 ، الاستخدام والتشغيل
5.1 حجم الزجاج ≤500 * 400 مم
قم بإصلاح المصاصة الكبيرة لدعم الطبق في المنعطف أولاً ، ثم ضعه للتغيير للتعامل مع التلامس بسرعة ، ضع مفتاح مقبض إمداد الطاقة في وضع "الفتح" ، واطلب القدمين التي تحرك خطوة التحكم في مصاصة الفراغ المفتاح ، مقبض التحكم في مقياس ضغط الدم ، يجعل درجة الفراغ تحقق قيمة الضغط المناسب (وفقًا لسجن الزجاج المصاصة ، لا تقم بضبط كبير جدًا) ، وفقًا لعادة التشغيل ، قم بتغيير اتجاه الهندسة الكهربائية إلى المقبض لتضعه في الموضع بين "موجب" أو "مضاد" ، اطلب أولاً القدمين التي تحرك أداة التحكم في مصاصة الفراغ خطوة المفتاح (وإلا فإن الهندسة الكهربائية لا تدور) ، ثم أمر بالتحرك إلى الدوران لتحريك خطوات القدمين ، ويمكن للمفتاح متابعة عملية.
5.2 حجم الزجاج ≥550 * 400 مم
قم بإسناد مصاصة كبيرة إلى الطبق للصعود إلى التفكيك من الانقلاب أولاً ، وسوف تتغير للتعامل مع التلامس لتغيير طريق روح المصاص الصغير بالداخل بسرعة ، ثم ضع الزجاج على المصاصة الصغيرة ، وقم بتنظيم الطول الذي يدعم العمود وفقًا للحجم الزجاجي ، استدر للاستخدام لدعم العمود ، مما يجعل الدعم محكمًا في الترباس للتلامس مع كل الزجاج ، ثم على استعداد لدعم الجزء العلوي أخيرًا.الباقي معًا 5.1
6 ، الاهتمام
6.1 عند الضبط لدعم الضيق في الترباس والتلامس الزجاجي حتى الإمبراطورة ، يجب أن يدعم الجزء العلوي ، ويدعم وإلا فإن العمود يتجه للتحرك ، ويدعم ، وتهرب الجولة من الزجاج ، مما ينتج عنه حركة الزجاج الظاهرة.
6.2 مصاصة كبيرة في الاستخدام ، لا ترغب في دخول الضبط البارومتري لضبط أعلى من الارتفاع ، وإلا فإن الفراغ الزجاجي أكبر من اللازم ، حيث يكون سمك الاستخدام أرق ، ومن السهل طحن الزجاج.
7 ، الصيانة
7.1 يجب أن تفتح الآلة الجديدة من خلال الدوران لفترة زمنية بعد ذلك اللوح الخشبي ، وتحقق مما إذا كانت كل برنامج ثابت مشدود يتحرك أم لا ، مما يضع ضغطًا متساويًا على الضيق الجديد.
7.2 قم بالإكمال في كل مرة ، وتريد تنظيف إزالة الغبار والعلكة من الجهاز ، وتجمع لتغطي طبق التقليب ، وتمنع الغبار من السقوط في المصاصة.
7.3 مجموعة الدعم ودعم العمود يجب أن يسحب بشكل دوري شحم التزييت ، ومقاومة الصدأ.
7.4 يربط الفحص الدوري للكهرباء ما إذا كان الخط مفكوكًا أم لا يتحرك ، ويربط ما يمكن الاعتماد عليه من الأرض.
المعلمات:
| مزود الطاقة | 380 فولت 50 هرتز |
| إجمالي الطاقة | 0.37 كيلو واط |
| البعد التشغيلي | 1500 * 1500 مم |
| البعد | 600 * 550 * 985 ملم |
