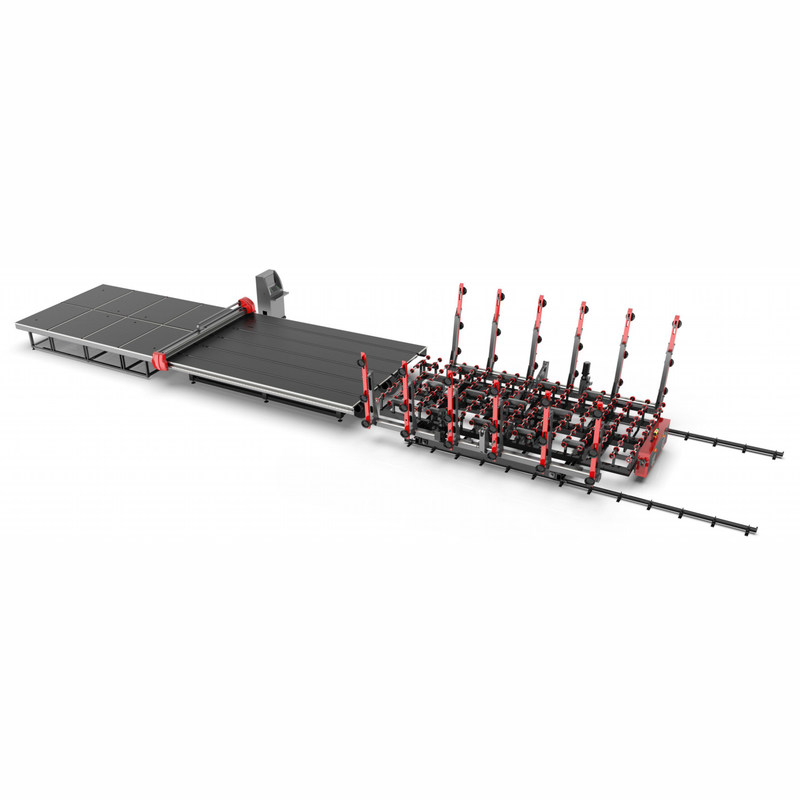

آلة قطع الزجاج باستخدام الحاسب الآلي تستخدم في معالجة الزجاج العميقة

1. وصف آلة قطع الزجاج

مبدأ عمل آلة قطع الزجاج هو نقل الزجاج المقطوع عن طريق نقل الحزام إلى المنضدة ، وإدخال موضع الزجاج تلقائيًا من خلال نظام المسح الكهروضوئي ، ثم يتحرك رأس القطع بعجلة ماسية على حامل القاطع على طول اتجاهات X و Y على التوالي عن طريق التحكم في البرنامج قطع الورقة.يتم استخدام محرك سيرفو AC متقدم في جزء القيادة ، ويستخدم جهاز تحكم الحركة CNC في جزء التحكم في الماكينة.

2. تكوين المعدات:

طاولة القطع الأوتوماتيكية: تتكون من آلية الشاسيه ، آلية الشعاع ، آلية المنضدة ، آلية سكين القطع ، آلية النقل ، آلية تحديد موقع المسح الكهروضوئي ونظام التحكم الكهربائي.

3. الميزة الرئيسية

1 ، من خلال تحليل برنامج الهيكل الاحترافي ، تضمن المعدات الاستقرار والتوازن الديناميكي والقوة الميكانيكية لتحقيق أفضل تطابق ، وتضمن عدم تشوه هيكل الطاولة.
2 ، الجهاز لديه وظيفة إعادة تعيين مفتاح واحد.يمكنه إكمال جميع الاستعدادات قبل البدء تلقائيًا بالنقر على شاشة اللمس ، مما يحسن بشكل كبير من كفاءة العمل.
3 ، يستخدم محرك سيرفو عنكاوا الياباني المتقدم في جزء القيادة ، مما يجعل المعدات موثوقة ، خطأ صغير وفعال.
4 ، يتم لحام مادة الشاسيه وتشكيلها من الصلب الجسر المقطع الوطني الذي يحتوي على المنغنيز (Q345A) بعد معالجة الشيخوخة.إن الخواص الميكانيكية الشاملة ، وخصائص اللدونة واللحام لهذا النوع من الفولاذ جيدة.تتم معالجة الإطار ككل ، ويتم تحسين استقرار ودقة المعدات بشكل كبير عن طريق تخفيف علاج الشيخوخة لضمان استقرار المنتج.بعد عملية إزالة الصدأ الخاصة ، تتم إزالة بقع الصدأ السطحية وطبقة الأكسيد.يتم طلاء الطبقة العلوية باستخدام برايمر إيبوكسي عالي الجودة ويتم رش الطلاء العلوي بدهان سيارات عالي الجودة.
5 ، ترتيب معقول للكابلات المتكاملة وأنابيب الغاز وختم كامل
6 ، تم اعتماد دليل خطي صامت عالي السرعة لسكك التوجيه ، والذي يتميز بدقة قطع عالية وضجيج منخفض.
7 ، يتم استخدام صمام الملف اللولبي النسبي SMC الياباني لقطع الأرز.يتم ضبط الضغط تلقائيًا وفقًا لسمك الزجاج.يدور رأس القاطع بزاوية 360 درجة ، كما يمكن قطع قطع التلميع العلوي والسفلي (يمكن قطع أي خط مستقيم وجميع أنواع الزجاج على شكل خاص بدقة).
8 ، رأس السكين مجهز بوظيفة حماية السكين.إذا سقط رأس السكين خارج الزجاج أو الفجوة الزجاجية ، يتوقف البرنامج تلقائيًا ، مما يمنع تلف الأجزاء والزجاج بشكل فعال.
9 ، محرك مزدوج عالي السرعة محرك (مضاعفة القصور الذاتي Yaskawa مضاعفات) يضمن سرعة القطع والطلاقة
10 ، جهاز ناقل ، جهاز نقل أوتوماتيكي متزامن ، مناسب للزجاج العلوي والسفلي ، تنظيم سرعة تحويل التردد ، مستقر وسهل لتحسين سرعة الإرسال
11 ، وظيفة التعويض ، تعويض الانحراف أداة ، تعويض التخليص ، تعويض الملعب
12 ، جهاز تحديد المواقع ، نظام تحديد المواقع المسح الكهروضوئي

4. تكوين

1. ، NSK الاتجاه الرئيسي: NSK ；
2. ، إرشادات: FUJUN ؛
3. ، الرف / العتاد: RUIAN؛
4. ، جدول: لباد صناعي مستورد؛
5. ، لوحة الجدول: لوحة عالية الكثافة للماء ؛
6. ، عجلة سكين / حامل: Bowler، ألمانيا؛

5.المعلمة التقنية

6. جزء البرامج

1) واجهة الإنسان والآلة بسيطة وسخية ، وتعديل المعلمات بسيط ، والمعلمات التي يحتاج المشغلون إلى تعديلها أقل ، وبسيطة وبديهية ، ومتطلبات المشغلين منخفضة.

2) سرعة تشغيل سريعة ، تشغيل سلس ، دقة تحكم عالية ، هيكل تحكم معياري ؛

3) يتم تعيين وضع قطع خط الأنابيب ، ووضع القطع الكهروضوئي ووضع القطع المباشر بحرية من خلال الخيارات.يمكن تبديل وضع القطع التلقائي ووضع تشغيل الهواء في أي وقت أثناء المعالجة.

4) برمجة تداخل مكتبة الرسوم ، حدد شكل خاص من المكتبة ، قم بتعيين المعلمات ذات الصلة ، كمية المعالجة ، التعشيش التلقائي ، توليد مسار المعالجة ؛

5) تتبع وعرض مسار المعالجة في الوقت الحقيقي ، وتسجيل إحداثيات الحركة في الوقت المناسب ، وحالة المحور ، وحالة I / 0 ، والتسجيل التلقائي لتشخيص الأعطال والإنذار ؛

6) تلقي مجموعة متنوعة من وثائق معالجة Super Package Software ، ملف AUTOCAD DXF ، يحتوي النظام على برنامج تحرير الرسومات الخاص به (تمامًا مثل طريقة تحرير Paul) ؛

7) برمجة تداخل مكتبة الرسومات ، واختيار شكل غير طبيعي من المكتبة ، وتحديد المعلمات ذات الصلة ، وكمية المعالجة ، والتداخل التلقائي ، وتوليد مسار المعالجة ؛

8) تخزين كامل لمخزون الضغط الزجاجي ، بمجرد إدخال ضغط القطع لكل سمك مواصفات وحفظه ، يمكن الاحتجاج به مباشرة ؛
9) وظيفة الفرز لملفات فئة DXF ، بما في ذلك أقرب نقطة أو نقطة دخول أو عن طريق لون الرسومات في اتجاه عقارب الساعة والفرز عكس اتجاه عقارب الساعة وخيارات أخرى.تحرير التبديل بين القطع أحادي الطور والقطع ثنائي الاتجاه.

10) وظيفة تحديد المواقع الكهروضوئية ، وفقًا للموضع الفعلي وزاوية الانحراف ، يتم ضبط القطع تلقائيًا ؛

11) جميع أنواع الحماية: بما في ذلك الحد الناعم والصلب ، حد ضغط القاطع ، التحكم في إيقاف الطوارئ الخارجية وما إلى ذلك.

12) وظيفة التعويض: تعويض الانحراف عن الأداة ، تعويض التخليص ، تعويض الملعب ؛
