خط إنتاج الزجاج المزدوج مع وظيفة تعبئة الغاز لمعدات الزجاج العازل

مقدمة عن المنتج لخط إنتاج الزجاج الزجاجي المزدوج

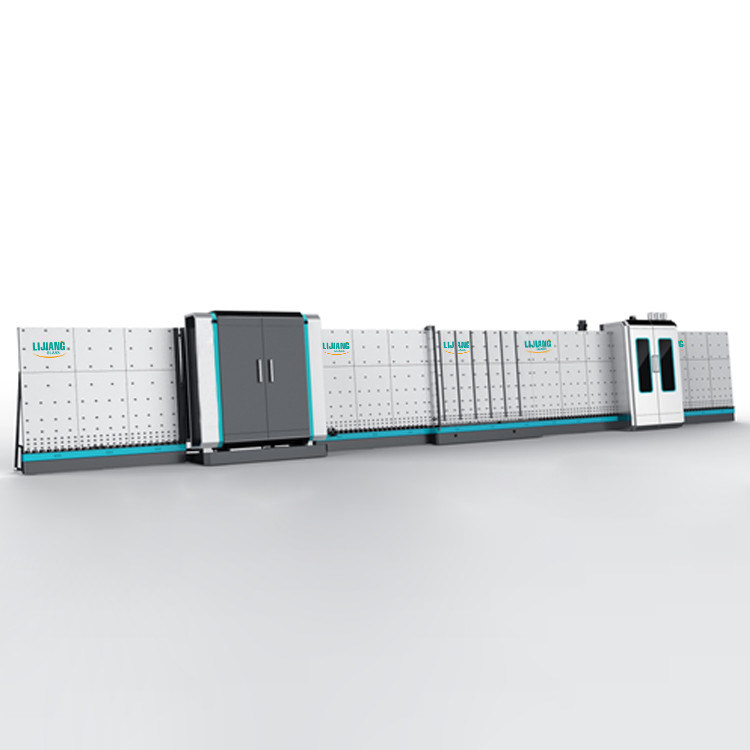

إن خط إنتاج الزجاج المزدوج LJBZ2535G قابل للتطبيق بشكل أساسي في إنتاج الزجاج المزدوج ، والزجاج الثلاثي الزجاج ، والزجاج المتدرج.يمكنها الضغط على زجاجين عازلين في نفس الوقت للزجاج تحت 1.5 متر ، وتحقيق وظيفة زجاجين عازلين يملآن غاز الأرجون في نفس الوقت.يمكنه تحقيق تعبئة الغاز عبر الإنترنت والكشف التلقائي لمحتوى الأرجون.يمكن تخصيص الأحجام والمتطلبات الخاصة الأخرى وفقًا لمتطلبات العملاء المحددة.يستخدم خط IG الجديد تقنية الهواء العائم لنقل الزجاج بواسطة فتحات الهواء بدلاً من عجلات النقل.

الخصائص الرئيسية:

• نظام تحكم PLC ، واجهة شاشة تعمل باللمس

• استخدام محركات سيرفو سيمنز

• قابلة للتطبيق لإنتاج زجاج مزدوج ، زجاج ثلاثي

• الخط يتكون من 7 أقسام:

01 قسم النقل ؛

02 غسالة

03 قسم التفريغ.

04 قسم الفحص والتركيب.

05 قسم النقل ؛

06 قسم الضغط والتعبئة.

07 قسم التفريغ.

وظائف اختيارية:

• زجاج متدرج مع حواف اختيارية

• زجاج على شكل

• تعبئة غاز الأرجون آليا

• تقنية الهواء العائم لنقل الزجاج (تيo منع الزجاج من التلوث بالعجلات وترك آثار لتحسين الزجاجIG صإنتاج "عاليةجودة.)

• كبس وتعبئة قطعتين من وحدات IG ، مجموعها 8 أقسام

المقياس التقني

• يمكن ضغط قطعتين من IGU وتعبئتهما بالغاز مرة واحدة ، ويمكن لكل IGU ملء غاز الأرجون بأكثر من 90٪

• يمكن منع الجزء الضاغط بشكل أفضل عن طريق الضغط على قطعتين من IGU مرة واحدة.يمكن أن تصل إلى 27 ثانية لكل زجاج مزدوج 1 م * 1 م ، مما يحسن كفاءة العمل بشكل كبير

• خط معالجة IG عالي السرعة ، لقد حصلنا على حقوق براءات الاختراع في الصين في عام 2019

• حل مشكلة انتظار العمل على روبوت الختم.تركيب إطارين مباعدين لوحدتي IGU بواسطة عامل واحد

• قياس حجم الزجاج ووضع العلامات تلقائيًا (يمكن السماح بوضع العلامات قبل الضغط وبعد الضغط) باستخدام نظام ERP(خياري)

• من جزء النقل إلى جزء الضغط ، يتم تقسيم كل جزء

• مناسبة للإنتاج بالجملة في المصنع.سرعة فائقة

أعرض التفاصيلمن خط IG

•01تحويلقسم

آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل

•02غسلآلة

الميزة الأساسية:

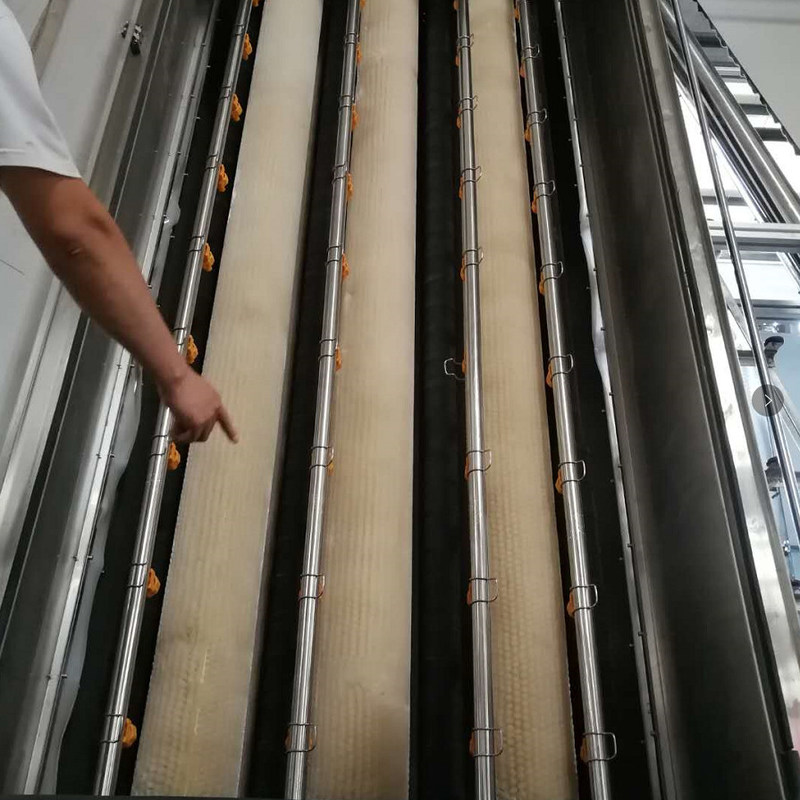

• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض

• الغسيل المسبق(خياري)

• يمكن لسكين الهواء ضبط عرض سكين الهواء تلقائيًا وفقًا للسمك

• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.

• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)

• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه

• نظام كاتم الصوت الأوروبي

• مادة الستانلس ستيل

•03 قسم التفريغ

• زجاج التخزين

•04 قسم الفحص والتركيب

الهيكل الجديد لـهذايتم تغيير القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج

•05 قسم التحويل

• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.

•06 قسم الكي والتعبئة

الميزة الأساسية:

• يمكن ضغط الزجاج العازل الطويل للغاية (2500 مم * 3500 مم) مرتين

• تعبئة غاز الأرجون تلقائيًا بتأثير منع تسرب كبير ومحتوى أعلى من الأرجون

• ضبط المناطق لملء أحجام مختلفة من الزجاج باستخدام طريقة منع التسرب اللاحقة لتقليل فقد الأرجون

• يمكن ضبط قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس

• يعتمد الحزام الناقل لنقل الزجاج ، ويستخدم محرك سيرفو لضغط الزجاج

• يمكن فتح لوحة الضغط لتسهيل الصيانة

• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد

• لا حاجة لعمل ثقوب في إطار المباعد

• الغاز القياسي هو غاز الأرجون

• مستشعر سريع التفاعل للتحكم الدائم في عملية تعبئة الغاز

• يمكن أن يصل تركيز الغاز إلى أكثر من 90٪

•07 قسم التفريغ

• زجاج التخزين

• يمكن توصيله بآلة الختم
