تفاصيل المنتج:
|
اسم الإنتاج: | آلة قطع الزجاج | حجم الجهاز: | 2800 مم * 4200 مم |
---|---|---|---|
سمك الزجاج: | 3 - 15 ملم | تحميل الجدول: | نعم |
طاولة القطع: | نعم | ضمان: | سنة واحدة |
طاولة كسر: | نعم | ||
تسليط الضوء: | 0.08 ٪ آلة قطع الزجاج الجدول,مصاصة CNC قطع الزجاج |
آلة قطع الزجاج باستخدام الحاسب الآلي مع طاولة القطع والمصاصون الزجاج
متطلبات الرفع:
بحبلين متوازيين من سلك فولاذي متدليان على مسامير العروة ، لا يجب تحريفهما ، والحفاظ على مستوى الطاولة ببطء وخفة ، ومنع الضغط والتأثير من الأشياء الأخرى.
حبل أسلاك الفولاذ ، القطر: 12-14 مم ، الطول: 3.5 م - 4 م / قطعة.
رقم | اسم | نوع | رقم | ملاحظات |
1 | جار التحميل الطاولة | YR-28/42 مزدوج الأسلحة مع موقف واحد | 1 قطع | |
2 | قطع الطاولة | YR-CNC28 / 42 | 1 قطع | |
3 | كسر الطاولة | YR-30/42 | 1 قطع | |
4 | القضبان | 15 كجم / م | 3.8 م * 2 قطعة | |
5 | سلسلة الموقع جذع | YR-SPT28 / 42-072 | 1 قطع | |
6 | سلسلة جذع | YR-SPT28 / 42-097 | 1 مجموعات | |
7 | ثلاثي الاتجاه جذع | YR-SPT28 / 42-098 | 1 مجموعات | |
8 | كابل جذع | YR-SPT28 / 42-099 | 1 مجموعات | |
9 | الكهرباء غطاء كابل خزانة | YR-SPT28 / 42-099 | 1 قطع | |
10 | سكة حديدية اللحام | YR-SPT28 / 42-094 | 2 قطع | |
11 | ص تركيب محدود | YR-SPT28 / 42-0986 | 3 قطع | تبعا إلى موضع الموقع |
متطلبات تقنية:
1. سطح السكك الحديدية مستوي ، دقة الاستقامة≤0.08٪
2. ارتفاع طاولة التحميل أعلى 5-7mm من طاولة القطع CNC.
3. تحميل الجدول Y المحور محدود تركيب ضمان الموقف عندما توقف طاولة التحميل.
4. يتم تجميع الكابلات مرتبة في الجذع ، ويجب تغطية الكابل المكشوف بأنبوب الحراسة.
5. الهواء المضغوط هو الهواء النقي النقي ، 0.5-0.6Mpa ، أنبوب الهواء المدخل هو 4 طرق من أنبوب الهواء الرئيسي إلى
آلة ، تم تغيير قطرها إلى أنبوب PU بقطر 10 مم إلى FRL.
6. يجب أن يكون الرف الزجاجي في الجزء الأوسط من أذرع الدوران ، وثابتًا
7. يتم تعديل وضع الخزانة الكهربائية وفقًا للموقع.
8. قوة الخزانة الكهربائية: 380V 50HZ ، قطر السلك 3 * 10 + 1 * 6
9. الصامولة: M10 * 80 المجموع: 70pcs
طقم مسامير للسكك الحديدية: 28 قطعة ، للطاولة CNC: 8 قطع ، لطاولة التحميل ذات الوضع المحدود: 6 قطع ، لـ
الجذع: 14 قطع ، لجهاز تتبع الحواف: 4 قطع ، لإطار الشاشة: 4 قطع ، لسلسلة الجذع: 6 قطع.
10. سلامة التشغيل والصيانة والتدريب على التعليمات بعد التثبيت.

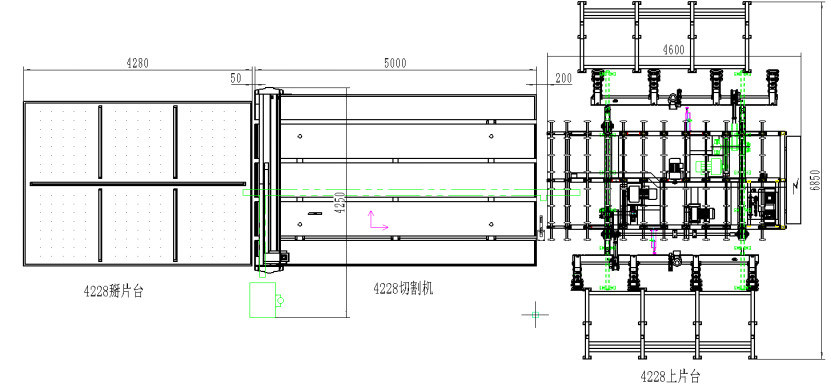

11. تم حجز رسم التخطيط هذا من قبل العميل بعد التدريب.
YR-4228 الأسلحة المزدوجة مزدوج موضعس آلة التحميل
1.1 تكوين المعدات:
1) الإطار الرئيسي للمعدات / نظام عمل المعدات / نظام نقل المعدات / نظام مص الفراغ / نظام قلب الآلة / نظام الضغط العالي والمنخفض / نظام التحكم في البرنامج
1.2 تكوين الجهاز:
1) ضرس وسلسلة الانقلاب: تقوية خاصة عالية الدقة
2) عربة النقل: استيراد مادة PU
3) مصاصة فراغ: استيراد المواد (وظيفة مص مزدوجة)
4) مضخة فراغ: الصين والألمانية المشتركة PUXU
1.3 كهربائي أصلي
1) تحكم PLC: DELTA
2) Tranducer: DELTA
3) تبديل النهج: سويسرا ELCO
4) كابل التحكم: كابل الدرع المرن
5) مراقب: شنايدر
6) هوائي أصلي: تايوان Airtac
7) جهاز استشعار الضغط الإيجابي والسلبي: اليابان SMC
1.4 معلمات التكنولوجيا
1) حدود حجم الزجاج التحميل: الحد الأدنى للحجم 1500 * 1500 مم (اليسار فقط)
الحجم الأقصى 4200 * 2800 مم
2) سمك الزجاج التحميل: 3 ~ 19mm
3) دورة تحميل الزجاج: 40-90 دقيقة 9 (قابل للتعديل)
4) سرعة النقل: 0 ~ 40m / min (قابل للتعديل)
5) أقصى عمق لامتصاص الزجاج: 700 مم
6) وزن الزجاج الأقصى التحميل: 900 كجم
7) عدد ذراع تحميل زجاج جانب واحد: 6
8) رقم واحد مصاصة الذراع: 3
9) تحميل ذراع الانقلاب: 2
10) موقف الزجاج التحميل: 2 أوضاع
11) مصدر الطاقة والطاقة: V / HZ
12) تثبيت الطاقة: 8KW
13) ضغط الهواء: 0.3Mpa
14) ضغط الفراغ: -70 ~ -90Kpa (قابل للتعديل)
تكنولوجيا المعلومات
2.1: تلخيص الآلة
1) آلة تحميل الزجاج الأوتوماتيكية هي آلة يمكن أن تمتص الزجاج من الرف الزجاجي وتتحول إلى طاولة المستوى والنقل إلى آلة القطع أو أي مكان عمل آخر.
2): يستخدم نظام الفراغ مضخة فراغ العلامة التجارية الشهيرة ، ويزيد من استقرار وسلامة المعدات إلى حد كبير.يتم التحكم في جميع عمليات العمل بواسطة PLC.
2.2: توصيف التكنولوجيا
1) وضع الانقلاب: الانقلاب الميكانيكي ، السرعة العالية ، العمل المستقر ، عدم الاهتزاز
2) زاوية الانقلاب: 95-98 (قابل للتعديل)
3) تمتص عمق الزجاج: يمكن أن يمتص المصاصة 300 مم ، وأن يحقق 700 عمق تحميل زجاجي
4) نظام الحث: استخدام مجموعتين من محث الكهربائية صورة الزجاج ، أكثر أمانا واستقرارا.
5) جهاز الرفع: جهاز رفع قضيب توصيل خاص
6) تمتص الجهاز: استخدم توصيل مزدوج مزدوج الطبقة تمتص.
7) التحكم في المصاصة: يمكن التحكم في كل مصاصة بواسطة صمام الهواء ، يمكنك اختيار رقم عمل المصاصة بحرية.
8) رفع الزجاج الخاطئ للحماية: يمكن أن يحمي الزجاج الخاطئ عندما تقابل الزجاج الصغير أو المكسور.
9) جهاز الإنذار: لديه فحص السيارات وجهاز إنذار المصباح الأحمر والأخضر.
10) وضع التحكم: الوضع التلقائي والوضع اليدوي
11) واجهة التحكم: عرض الصينية والإنجليزية ، عرض الكريستال السائل
12) مجموعة المعلمات: يمكن تعيين تسلسل ورقم تحميل الزجاج تلقائيًا ، ويمكن ربطه بآلة القطع لتحقيق الوظيفة الأوتوماتيكية الكاملة دون مقاطعة ، لا تحتاج إلى تكرار المجموعة.أكثر راحة وسرعة
Ⅱ، ريال-4228 آلة قطع الزجاج الأوتوماتيكية (مشروع مشترك بين الصين وإيطاليا)
1 ، معيار المعدات:
الحد الأقصى لحجم قطع الزجاج: 4200 * 2800 مم
ارتفاع الآلة: 900 ± 50 مم.
وزن الآلة: 3.8 طن.
سمك القطع: 3 ~ 19 مم
2 ، معلمات القطع
عمق الخط المستقيم للتوازي: ≤ ± 0.25mm / m
الدقة القطرية: ≤ ± 0.30 مم / م
سرعة جسر القطع: 0 ~ 180m / min (قابل للتعديل)
تسريع جسر القطع: 3.0m / s²
سرعة رف الأدوات: 160m / min
تسريع رف بت الأداة: 6.0m / s²
سرعة نقل الحزام: 40 م / دقيقة
خطأ دقة موقع رأس القطع: ≤ ± 0.2 مم
3 ، مصدر الطاقة / الطاقة
تثبيت مصدر الطاقة: V / HZ
الطاقة الفعلية للمعدات: 8KW
ضغط الهواء: 0.6PA
4 ، أداء المعدات
إطار المعدات: ضمان الدقة وعدم التشوه
ساحة أداة المعدات: بت أداة يمكن أن تدور 360 درجة.
سطح الجهاز: استخدام لوحة استيراد للماء.
لباد: استيراد لباد صناعي (مكون من ألياف وصوف)
وضع إمداد النفط: تزويد هوائي أوتوماتيكي ، تزامن مع بت أداة.
وضع النقل: نقل الحزام التلقائي
5 ، جزء الجهاز
لوح طاولة: لوحة مقاومة للماء و مقاومة للحريق
الرف: اليابان KHK
حزام النقل / عجلة الحزام: إيطاليا Bredbury
عجلة القطع: Bohle الألمانية
6 ، والأجهزة الكهربائية
استخدام الكمبيوتر الشخصي الصناعي للتحكم في واجهة Microsoft windows
الجهد: 415 فولت / 50 هرتز ، لديها استقرار الجهد
المحرك: محرك YASKAWA Sever الياباني
نهج النهج: سويسرا ELCO
الأجهزة الكهربائية الرئيسية الأصلية: اليابان IZUMI & SCHNEIDER
الصمام النسبي الهوائي: اليابان SMC
7 ، البرمجيات
إيطاليا تستورد برامج القطع وبرامج التحسين (إيطاليا OPTIMA)
يمكن استخدام برنامج التحسين وإنتاج برنامج الإدارة معًا
لديها وظيفة تخفيض يغرق الحد من الحماية
عد وظيفة كمية الإنتاج
لديك 1500 نوع من تخزين الرقم (مناسب للرسم والتحكم)
يمكن أن يكون برنامج طلاء AUTO CAD متوافقًا
يمكن استخدام برنامج التحسين مباشرةً مع برنامج القطع
وظيفة التصحيح التلقائي ، وضمان دقة القطع
وظيفة اختيار مسار القطع ، وضمان الوصول إلى أسرع سرعة القطع
القطع المتغاير ، النفخ الأوتوماتيكي ، يمكن أن يضمن نتيجة القطع بسرعة وفعالية.
وظيفة إضافة وتصحيح الأصل ، يمكن تعيين الأصل مرتين
إدخال التحكم: لوحة المفاتيح والماوس ، واجهة صينية وإنجليزية
لديها غيور قطع سكين الضغط وظيفة التوسط التلقائي ، وضمان قطع أفضل نتيجة
مسح قالب التباين: مسح أنواع مختلفة من الأشكال تشمل التباين شكل نقطة ، وتحويلها إلى الشكل CAM
برنامج التحسين: يمكن الجمع بين وترتيب أي نوع من أنواع القطع ، وإخراج أفضل برنامج قطع ، وزيادة معدل القطع ، وكذلك تعديل البرامج يدويًا بعد التحسين ، وزيادة نسبة استخدام القطع بشكل فعال
تحسين الضغط وسرعة القطع: وفقًا للشكل ، والخط المستقيم ، والقوس ، والحنك ، ومنشأ الانهيار ، وجزء التسارع ، وجزء التباطؤ وما إلى ذلك ، والتحسين ، والتوسط ، وإخراج الضغط والسرعة الأكثر ملاءمة.
تخزين الأشكال غير المتجانسة: أكثر من 300 نوع من التخزين غير المتماثل ، يمكن لهذا الشخص تلبية جميع الطلبات المحتملة
تحسين التباين: يمكن تغيير التباين في التخزين في الحجم ، وتدويرها بحرية ، وتحريكها في أي اتجاه ، والجمع بينها بحرية وفقًا للترتيب
وظيفة موقع الحفر: في وظيفة تخزين الإمداد المتغاير وظيفة التثبيت المسبق.
وظيفة حماية بت الأداة: وظيفة الحماية الميكانيكية ، وتجنب أي احتمال الاصطدام.
قطع الأشكال غير المتجانسة: يمكن للمعدات قطع أي خط مستقيم أو خط مائل أو شكل غير متماثل
نقل الحزام: محرك الحزام مباشرة ، نقل الزجاج المقطوع إلى آلة كسر الزجاج.
حماية المسار: أقصى مسار للجهاز لديه حماية مزدوجة للآلة والكهرباء
وظيفة التوسط لضغط القطع: يمكن الضغط على جميع مفاتيح لوحة المفاتيح
8 ، إلحاق وظيفة إزالة الفيلم
9 ، استخدم حاوية زيت شفافة
Ⅲ، YR-4228 آلة كسر وسادة الهواء
1 ، معلمة التكنولوجيا
1.1 معيار لوح الطاولة: 4200 × 2800 مم
1.2 ارتفاع لوح الطاولة: 910 ± 30 مم
1.3 كمية آلة المروحة: 1 مجموعات
2 ، التكوين الرئيسي
2.1 لوح الطاولة: استيراد اللباد الصناعي (مكون الألياف والصوف)
2.2 طاولة المجلس: استيراد لوحة مقاومة للماء والحريق
2.3 قضيب الناقل: 2 عصا عرضية ، أول طول بالطول
2.4 اسطوانة الهواء: تايوان Airtec
2.5 آلة الهواء: Zhujiang
3 ، إلحاق وظيفة الانقلاب التلقائي: يمكن تشغيل الجدول على جانب واحد
Ⅳ، يمكن استخدام إلحاق برنامج تحسين النوافذ في الكمبيوتر الشخصي
قائمة ملحقات عشوائية
لا. | اسم | وحدة | كمية | ملاحظات |
1 | مفتاح الكتروضوئي | جلس | 2 | |
2 | أدوات | جلس | 1 | |
3 | حامل سكين استيراد (ألماني) | جلس |
6 |
|
4 | تبديل النهج | جلس | 2 | |
5 | تحميل مصاصة آلة | قطعة | 2 | |
6 | مئزر أداة النحاس | جلس | 2 | |
7 | 694 تحمل | قطعة | 4 | |
8 | كيس غاز | قطعة | 1 | |
9 | دليل التشغيل باللغة الإنجليزية | جزء | 1 | |
10 | برنامج أوبتيما | جلس | 1 |
