تفاصيل المنتج:
|
| اسم المنتج: | آلة بثق البوتيل | نوع: | LJTB01 |
|---|---|---|---|
| ضغط الضغط: | 10-18mpa | درجة الحرارة: | 110 ~ 140 ℃ |
| سمك الغراء: | 0.3-0.5 مم | عرض الغراء: | 3.5 ملم |
| تسليط الضوء: | آلة طلاء البثق 47m / Min,آلة طلاء الزجاج المزدوج |
||

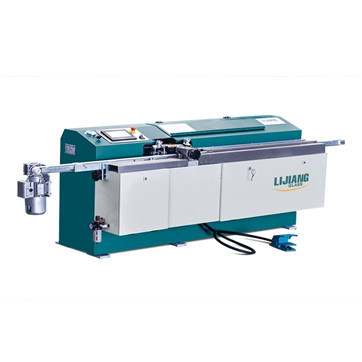

آلة بثق البوتيل لعزل الزجاج بسرعة طلاء ، يمكن أن تصل إلى 47 م / دقيقة
1. نظرة عامة على المنتج والمعلمات
آلة بثق البوتيل الجديدة هي معدات ضرورية لتصنيع إطار الألمنيوم
نوع الزجاج المعزول ، حتى أنه من الضروري لإنتاج الزجاج العمودي العمودي لإنتاج مكابس مسطحة
خط البوتيل الذي يتم لصقه على جانبي إطار الألمنيوم بواسطة آلة بثق البوتيل الجديدة ،
هو أول مانع تسرب لعزل الزجاج.لذا فإن جودة البوتيل تقرر مباشرة جودة
عزل الزجاج واستخدام الحياة.
1.1 نظرة عامة على المنتج
يتم التحكم في المعدات عن طريق برنامج PLC ، ويمكن أن تنتهي من وظيفة اللصق تلقائيًا ،
يحتاج المشغلون فقط إلى دعم إطارات الألمنيوم ، وغيرها (أسطوانة التثبيت ، النقل وما إلى ذلك)
يتم الانتهاء تلقائيًا من خلال إعداد البرنامج.هذه المعدات مناسبة للمربعات ، المستطيلة ،
على شكل قوس وأنواع إطارات الألمنيوم.القطر الداخلي لأسطوانة البوتيل 200 مم ، كحد أقصى
يمكن تحميل بوتيل Φ195 * 250 مم (7 كجم).
1.1.1 وصف الهيكل
تحتوي المعدات على 9 أجزاء ، كما هو موضح في الصورة 1.1: تتكون على التوالي من وحدة النقل 1
، النظام الهيدروليكي 2 ، نظام الأسطوانة 3 (أسطوانة الضغط الخطي 1 ، أسطوانة الضغط الخطي 2 والقوس
أسطوانة الضغط) ، وحدة الفوهة 4 ، وحدة قياس السمك 5] ، وحدة الضغط 6 ، هوائي
النظام 7 ، نظام التحكم 8 ووحدة الحامل 9.
تتكون وحدة النقل من محرك تحكم في التردد وأحزمة وبكرات حزام.نطاق الجري
السرعة للحزام هي 5 ~ 47m / min ؛يمكن ضبط ارتفاع الشعاع بواسطة العجلات اليدوية ، التي يتم تحديدها
في الجانب الأيسر من الجهاز (انظر الصورة 1.2) ، بعد ضبط الارتفاع بشكل صحيح ، من فضلك
أحكم ربط مسامير التثبيت الأمامية والخلفية.هيكل هذا الجزء بسيط ويمكن تعديله بسهولة
لديها أيضا سرعة نقل سريعة ومستقرة وموثوق بها للعمل.

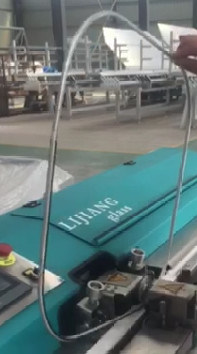

في الظروف العادية ، يمكن للمشغل الانتهاء من لصق بوتيل بشكل مستقل على جانبي الألومنيوم
إطار بحجم 2000 * 2000 مم.عندما يكون الحجم أكثر من 2000 ملم ، يجب القيام به
من قبل شخصين.يجب أن يكون المشغل المساعد بعيدًا عن سير النقل بأكثر من 200 مم ، بالترتيب
لتجنب خطر الشد والانخراط في الحزام.
حزام تفلون
باستخدام حزام غير لاصق ، حافظ على سرعة الطلاء بسرعة ، مما يوفر الكثير من البوتيل.
هيكل قابل للتعديل
يتحكم الهيكل القابل للتعديل الشعاع في ارتفاع الانتشار.
معرض بكين
تم عرض الجهاز في معرض بكين في مايو 2017. وقد جذب انتباه العديد من الناس.
| ضغط الضغط | 10-18MPa |
| درجة الحرارة | 110 ~ 140 ℃ |
| عرض فاصل الألومنيوم | 4-30 ملم |
| سرعة | 0-47 م / دقيقة |
| قطر اسطوانة البوتيل | 200 ملم |
| مزود الهواء | 0.4 م 3 / دقيقة |
| ضغط جوي | ≥0.6MPa |
| إجمالي الطاقة | 415v 50 هرتز 3 عبارة |
| البعد | 2950 × 890 × 1004 مم (الطول × العرض × الارتفاع) |
| وزن |
750 كجم |
| اسم | العلامة التجارية | أصلي |
| PLC | KINCO | الصين |
| صمام | هاو | ألمانية |
| جهاز كهربائي منخفض الجهد | سيمنس | ألمانية |
| نظام الشحن الهيدروليكي والهوائي | أقصى | ألمانية |
| تحويل التردد | KINCO | الصين |
| المكونات الهوائية (الاسطوانة / الصمام) | أرتاك | تايوان |
| صمام العادم السريع / مولد الفراغ | SMC | SMC اليابان |
| ضوء السفر | اومرون | اليابان |
| الألياف البصرية | اومرون |
اليابان |
