تفاصيل المنتج:
|
اسم: | آلة قطع الزجاج الأوتوماتيكية | دقة القطع: | ≤ ± 0.30 مم |
---|---|---|---|
حجم القطع الأقصى: | 3660 × 2750 مم | الحد الأدنى لحجم القطع: | 100 × 100 مم |
سمك الزجاج: | 3 ~ 19 ملم | سرعة القطع: | 100 م / دقيقة كحد أقصى |
سرعة تحميل جدول التحميل: | 40 م / دقيقة | سرعة إمالة طاولة التحميل: | 7 م / دقيقة |
حجم جدول التحميل الأقصى: | 3660 × 2750 مم | جدول تحميل الحد الأدنى لحجم امتصاص: | 1800 × 1800 مم |
قوة محرك وسادة الهواء: | 5.5 كيلو وات | ||
تسليط الضوء: | آلة صنع الزجاج,آلة الزجاج الزجاج المزدوج |

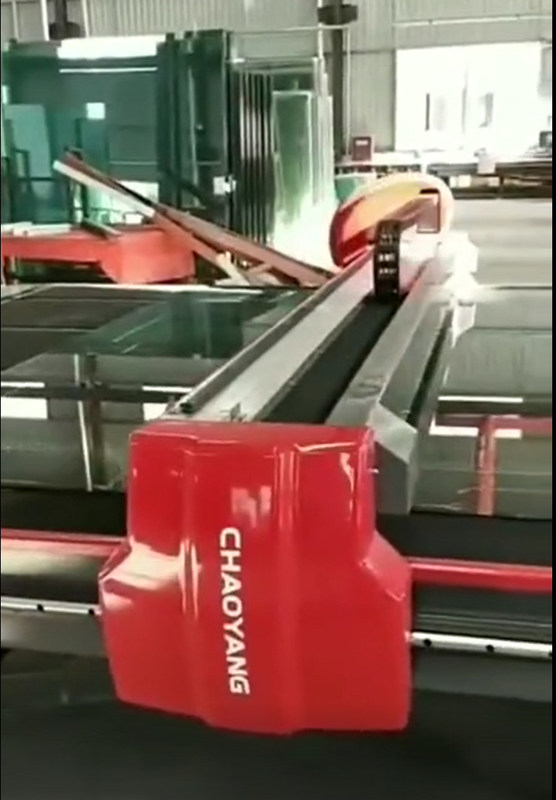

من السهل تشغيل آلة قطع الزجاج الأوتوماتيكية لقطع الزجاج
تكوين المعدات
تتكون آلة قطع الزجاج الأوتوماتيكية من آلية الشاسيه ، وآلية الشعاع ، وآلية المنضدة ، وآلية سكين القطع ، وآلية النقل ، وآلية تحديد موقع المسح الكهروضوئي ونظام التحكم الكهربائي.
مبدأ العمل
Automatic glass cutting machine is to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control, cut the sheet. آلة قطع الزجاج الأوتوماتيكية هي نقل الزجاج المقطوع عن طريق نقل الحزام إلى المنضدة ، وإدخال موضع الزجاج تلقائيًا من خلال نظام المسح الكهروضوئي ، ثم يتحرك رأس القطع بعجلة ماسية على حامل القاطع على طول اتجاهات X و Y على التوالي عن طريق التحكم في البرنامج ، قطع الورقة. CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. يتم استخدام جهاز تحكم الحركة CNC في جزء التحكم في الماكينة ، ويستخدم محرك سيرفو AC متقدم في جزء المحرك.
الجزء الميكانيكي
1. طاولة العمل: لوحة عالية الكثافة للماء
2. الجدول: لباد صناعي مستورد (أسود)
3. شريط كسر: الخشب الصلب (اللون الطبيعي)
ملاحظة: بناءً على تاريخ التسليم والتحسين الفني ، تحتفظ شركة الإنتاج بالحق في استبدال الأجزاء المشتراة من نفس العلامة التجارية.
المقياس التقني
1. كسر شريط: نوع 2 + 1
2. حجم الجدول: 4300 * 3200mm
3. سمك الزجاج: 3-19 مم
4. الطاقة: 4kw
5. ارتفاع الطاولة: 900 + 20 مم
المقياس التقني
دقة القطع | ≤ ± 0.30 مم |
حجم القطع الأقصى | 3660 × 2750 مم |
الحد الأدنى لحجم القطع | 100 × 100 مم |
سمك الزجاج | 3 ~ 19 ملم |
سرعة القطع | 100 م / دقيقة كحد أقصى |
ارتفاع طاولة العمل | 930 ± 25 مم |
ارتفاع طاولة القطع | 4710 × 3250 × 930 مم |
أبعاد طاولة القطع | 1500 كجم |
سرعة تحميل جدول التحميل | 40 م / دقيقة |
سرعة إمالة طاولة التحميل | 7 م / دقيقة |
تحميل مسافة الجدول إلى الأمام | 1000 مم |
حجم جدول التحميل الأقصى | 3660 × 2750 مم |
جدول تحميل الحد الأدنى لحجم امتصاص | 1800 × 1800 مم |
أبعاد جدول التحميل (محطة غريبة) | 6000 × 3900 × 930 مم |
max. ماكس. thickness of glass packing سمك التعبئة الزجاجية | 800 مم |
ارتفاع الصنوبر | 240 ملم |
أبعاد كسر الجدول | 4200 × 3000 × 930 مم |
قوة محرك وسادة الهواء | 5.5 كيلو واط |
ضغط جوي | 0.5-0.8 ميجا باسكال |
مزود الطاقة | AC380V 50 هرتز |
القوة الكلية | 18.5 كيلو واط |
