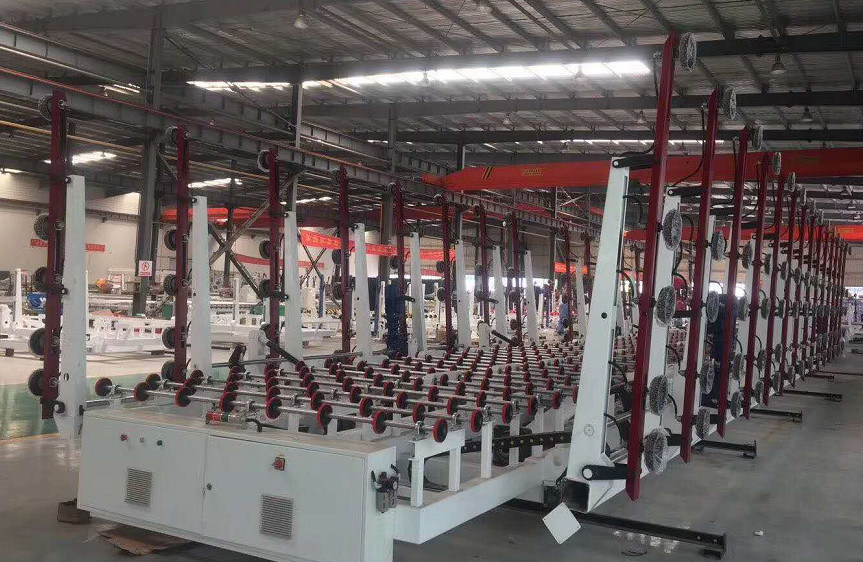

آلة الزجاج العازل الآلية / آلة تحميل الزجاج CNC على آلة قطع الزجاج

آلة تحميل الزجاج على آلة قطع الزجاج

1. مبدأ العمل الأساسي:

وهي تستخدم بشكل رئيسي لتحميل الزجاج الأوتوماتيكي. بعد وضع الزجاج في الوضع المحدد وإعطاء إشارة التحميل ، يتحول الذراع الكبير إلى حوالي 95 درجة من خلال آلية الانقلاب ، وتبدأ الماكينة بأكملها في التحرك إلى الأمام. عندما يلامس جهاز الحث على الذراع الصغيرة الزجاج ، تتوقف الآلة بأكملها عن المشي ويتم شفط الزجاج بواسطة كأس الشفط من خلال نظام التفريغ على الزجاج ، يقوم محرك رفع الذراع الصغيرة برفع الزجاج إلى أعلى وإلى الخلف حوالي 80 مم. يتراجع محرك المشي ويسقط الذراع الكبير. عندما يكون ذراع بنج في مكانه ، يبدأ كأس الشفط تحت الزجاج في النفخ. عندما يسقط الذراع الصغيرة ، يسقط الزجاج على عجلة الناقل. أخيرًا ، يتم نقل الزجاج إلى طاولة القطع بواسطة عجلة الناقل.

2. تكوين المعدات:

وتتكون بشكل رئيسي من آلية الإطار ، آلية الدوران ، آلية رفع المصاصة ، آلية المشي على المحور X ، آلية المشي على المحور Y ، آلية النقل ، نظام التحكم في دائرة الغاز والفراغ ونظام التحكم الكهربائي.

3. خطوات العمل التفصيلية ::

يمكن تحقيق عملية العمل بأكملها عن طريق التحكم الآلي PLC أو التحكم اليدوي. الوضع اليدوي مناسب بشكل أساسي لتعديل المعدات وصيانتها. يمكن إتمام كل إجراء بشكل مستقل أو يمكن استخدامه في العمل العادي ، وبعد إعطاء إشارة التحميل (اليدوية والتلقائية) ، يتحول الذراع إلى أعلى بمقدار 95 درجة تقريبًا من خلال آلية الانقلاب ، وتبدأ الآلة بأكملها في التحرك إلى الأمام. عندما يلامس جهاز الحث على الذراع الزجاج ، تتوقف الماكينة بالكامل عن المشي ، ويعمل نظام الفراغ ، ويمص المصاصة الزجاج بواسطة أنظمة التفريغ. عندما يصل ضغط التفريغ إلى الضغط المحدد ، تتوقف مضخة التفريغ. تعمل آلية قضيب التوصيل التلسكوبي للمصاصة على رفع الزجاج لأعلى وأعلى 80 مم من خلال محرك رفع الذراع. توقف لمدة 1.5 ثانية تقريبًا للتأكد من امتصاص الزجاج ، الذراع الكبيرة مدفوعة بمحرك لعكس الزجاج إلى أسطوانة النقل. يبدأ كأس الشفط تحت الزجاج بالنفخ ، وتؤدي آلية قضيب التوصيل التلسكوبي إلى سقوط كأس الشفط والزجاج في نفس الوقت ، وعندما يسقط الزجاج على بكرة الناقل ، يستمر الذراع الصغير في السقوط ، ويتم فصل الزجاج عن كوب الشفط ، ويبدأ الناقل في إرسال الألواح الزجاجية إلى الواجهة الأمامية لآلة التحميل ويتوقف عند نقطة الإشارة ، ثم يتحرك الإطار بالكامل تلقائيًا للعثور على موضع الصفر ويتوقف. في انتظار الإشارة من طاولة القطع ، يمكن إرسال الزجاج إلى طاولة القطع بنفس سرعة حزام النقل في آلة القطع. بعد إرسال الزجاج ، كرر دورة العمل تلقائيًا. يمكن للآلة تحديد أي موضع وفقًا لسمك الزجاج المطلوب.

4. التكوين الميكانيكي:

1. ، سلسلة ضرس فليب: عالية الدقة مقاومة للبلى عززت ؛
2. ، نقل بكرات: مادة PU ؛
3. ، كأس شفط فراغ: مادة المطاط النتريل (هيكل الامتزاز المزدوج) ；
4. ، مخفض الوجه: Bangfeili / zhongdai
5. ، X & Y المخفض: Bangfeili / zhongdai
6. ، نقل المخفض: Bangfeili / zhongda
7. ، مصاصة رفع المخفض: Sankai / zhongyan
8. ، مضخة فراغ: Jiuxin

5. تكوين الأجهزة الكهربائية:

1) ، تحكم PLC: دلتا ؛

2) ، محول التردد: دلتا ؛

3) ، شاشة تعمل باللمس: دلتا ؛

4) ، التبديل المقاولين: شنايدر.

5) ، قواطع دوائر: Chint ،؛

6) ، تحويل امدادات الطاقة: دلتا.

7) ، محولات التحكم: Chint ،؛

8) ، صمام الكهرومغناطيسي الرئيسي: Airtac ؛

9) ، التبديل الكهروضوئي: Guangchuan / puruide / aotongmike ；

10) مفتاح القرب: Guangchuan / puruide / aotongmike ；

ملاحظة: بناءً على تاريخ التسليم والتحسين التقني ، تحتفظ شركة الإنتاج بالحق في استبدال أجزاء العلامة التجارية ذات المستوى نفسه.

6. المعلمة التقنية :

7. الوصف الفني :

1) نظام الإنذار: مع جهاز كشف فراغ موثوق به ، ليظهر حالة غير طبيعية يمكن أن يكون إنذارًا تلقائيًا وعرضًا ، يمكن استخدامه للتحكم في حالة الشذوذ والتأكيد. عندما تتوقف الطوارئ لضمان أكواب الشفط المفرغة في كوب في حالة فراغ ، تجنب تجنب تلف الزجاج بسبب التوقف غير الطبيعي ؛

2) نمط التشغيل: يحتوي الجهاز على الوضع التلقائي والوضع اليدوي وظيفتين للاختيار ، عملية مريحة وبديهية ؛

3) واجهة التشغيل: شاشة LCD تعمل باللمس ، عرض صيني ، عملية مريحة ؛

4) يستخدم الإطار الرئيسي والهيكل الفولاذي جميعًا روابط مجمع الأنابيب المستطيلة ذات الجودة العالمية وتجميع البراغي ؛ سمك الأنبوب الفولاذي المستطيل: over3-8mm

5) تم تقادم مادة الماكينة ، وكان السطح تقنية إزالة الصدأ لإزالة بقع الصدأ وطبقة أكسيد السطح ، وتم رش الطبقة السفلية باستخدام برايمر إيبوكسي عالي الجودة ، وتم رش السطح بمواد عالية طلاء السيارات الصف.
